Podczas projektowania akumulatorów wybór między połączeniem szeregowym a równoległym może mieć znaczący wpływ na wydajność akumulatora, bezpieczeństwo i trwałość. Projekt akumulatora jest złożony i delikatny, wymaga dogłębnego zrozumienia niektórych kluczowych kwestii technicznych. W tym artykule wyzwania techniczne w projektowaniu akumulatorów szeregowo i równolegle są omawiane z dziesięciu aspektów, takich jak spójność akumulatora, wyrównywanie napięcia i prądu oraz projekt systemu zarządzania temperaturą.
1. Bateria jest niespójna
Spójność baterii odnosi się do podobieństwa każdej jednostki baterii pod względem pojemności, napięcia, rezystancji wewnętrznej, krzywej rozładowania itp. Różnice w wydajności baterii mogą powodować problemy w zestawach baterii połączonych szeregowo lub równolegle. Na przykład w konfiguracji szeregowej na ogólną wydajność zestawu baterii wpływa najgorsza cela; w konfiguracji równoległej różnice w wydajności mogą prowadzić do nierównomiernego rozkładu prądu, co wpływa na żywotność i wydajność całego zestawu baterii.
Problem:W konfiguracji szeregowej, jeśli jeden akumulator jest słaby, cały zestaw akumulatorów nie będzie mógł się całkowicie rozładować, co spowoduje marnotrawstwo energii i obniżenie wydajności. W konfiguracji równoległej obciążenie prądowe różnych akumulatorów jest różne, co łatwo o lokalne przegrzanie i pogorszenie wydajności akumulatorów.
Rozwiązanie:
Badanie baterii:W procesie produkcyjnym należy używać precyzyjnego sprzętu testowego, aby ściśle przesiewać każdą jednostkę baterii, aby zapewnić wysoki stopień spójności parametrów, takich jak pojemność, napięcie i rezystancja wewnętrzna. Typowe metody przesiewania obejmują test OCV (napięcie w obwodzie otwartym), test rezystancji wewnętrznej i test pojemności. Testy te skutecznie odsiewają baterie poniżej standardu i zapobiegają łączeniu ze sobą niespójnych ogniw baterii.
Projekt obwodu równoważącego:Zintegruj aktywne lub pasywne obwody wyrównujące w systemie zarządzania akumulatorem (BMS). Aktywny obwód wyrównujący może przesyłać energię elektryczną poprzez przełączającą indukcyjność lub pojemność, aby zrealizować redystrybucję energii w pakiecie akumulatorów. Pasywne wyrównywanie reguluje napięcie akumulatora poprzez zużycie nadmiaru energii. Aktywne wyrównywanie jest złożone, ale wydajne, odpowiednie dla pakietów akumulatorów o dużej pojemności, a pasywne wyrównywanie jest odpowiednie dla małych i średnich pakietów akumulatorów.

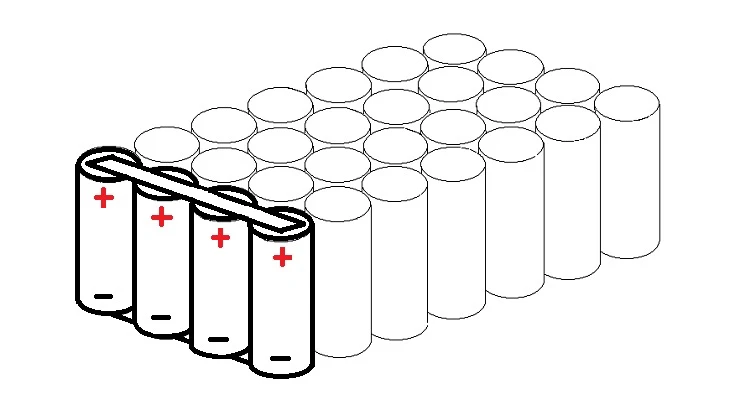

2. Zrównoważ napięcie i prąd
W bateriach szeregowych problem wyrównywania napięcia jest kluczem do zapewnienia równomiernego ładowania i rozładowywania każdej celi. Zestaw baterii bez obwodu wyrównywania napięcia będzie przeładowywał lub niedoładowywał część baterii, co wpłynie na żywotność całego zestawu baterii. Zestaw baterii równoległych ma problem z równowagą prądu, a różnica rezystancji wewnętrznej prowadzi do nierównomiernego rozkładu prądu, co sprawia, że niektóre baterie mogą znosić większe obciążenie prądowe.
Konkretne problemy:Nierównomierne napięcie akumulatorów szeregowych może spowodować przeładowanie i uszkodzenie niektórych akumulatorów lub ich przedwczesne rozładowanie. Nierównomierny prąd w akumulatorze szeregowym przyspieszy starzenie się jednostki akumulatorowej i skróci jej żywotność.
Rozwiązanie:
Aktywny obwód równoważący:Poprzez połączenie cewek indukcyjnych, kondensatorów i układów sterujących, inteligentny transfer mocy, aby osiągnąć wydajne równoważenie napięcia. Ta metoda może skutecznie zmniejszyć wewnętrzne zużycie baterii i poprawić wydajność ładowania i rozładowywania całego zestawu baterii. Typowe metody równoważenia obejmują równoważenie pojemności latającej i równoważenie indukcyjności przełączającej. Należy wybrać odpowiednie rozwiązanie w oparciu o scenariusz zastosowania baterii.
Układ wyrównania pasywnego:Poprzez rezystancję zużywa nadmiar mocy akumulatora wysokiego napięcia. Ta metoda jest prosta, tania, ale ma niską wydajność i wytwarzanie ciepła, nadaje się do zrównoważonego traktowania małych pakietów akumulatorów. Podczas projektowania należy zwrócić uwagę na wydajność rozpraszania mocy i ciepła rezystora, aby zapobiec lokalnemu przegrzaniu podczas procesu wyrównywania.

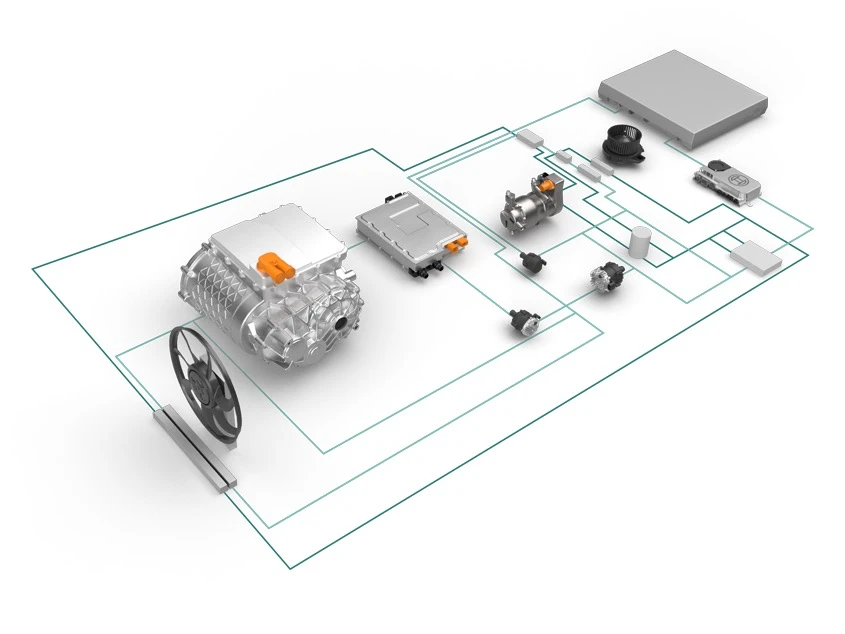

3. Projekt systemu zarządzania ciepłem
Akumulator będzie generował dużo ciepła podczas pracy, zwłaszcza gdy większy prąd rozładowania jest bardziej widoczny. Jeśli ciepło nie jest skutecznie rozprowadzane, temperatura akumulatora będzie stopniowo wzrastać, co doprowadzi do zmniejszenia wydajności akumulatora, skrócenia jego żywotności, a nawet ryzyka niekontrolowanego wzrostu temperatury.
Konkretne problemy:Nierównomierna temperatura może spowodować przegrzanie się niektórych akumulatorów, co z kolei może skutkować zwiększoną rezystancją wewnętrzną, rozkładem elektrolitu i innymi problemami, a nawet doprowadzić do pożaru akumulatora.
Rozwiązanie:
Materiały o wysokiej przewodności cieplnej i projektowanie odprowadzania ciepła:W konstrukcji akumulatora można dodać materiały o wysokiej przewodności cieplnej, takie jak aluminiowe płyty rozpraszające ciepło, silikonowe podkładki termiczne itp., które mogą szybko odprowadzać ciepło wytwarzane przez akumulator. Zoptymalizuj kanały przepływu powietrza wewnątrz akumulatora, aby poprawić rozpraszanie ciepła przez naturalną konwekcję lub wymuszoną konwekcję wentylatorową. W przypadku zastosowań o dużej mocy można rozważyć rozpraszanie ciepła przez chłodzenie cieczą, a wydajność rozpraszania ciepła jest wyższa dzięki pochłanianiu ciepła przez krążący środek chłodzący.
Monitorowanie temperatury i aktywne chłodzenie:Czujnik temperatury jest zintegrowany z BMS, aby monitorować temperaturę każdej celi w czasie rzeczywistym. Jeśli temperatura jest zbyt wysoka, system automatycznie zmniejsza obciążenie lub dostosowuje schemat rozpraszania ciepła. Jednocześnie inteligentny system chłodzenia może automatycznie uruchomić wentylator lub układ chłodzenia cieczą zgodnie ze stanem temperatury akumulatora, aby uniknąć awarii akumulatora spowodowanej przegrzaniem.

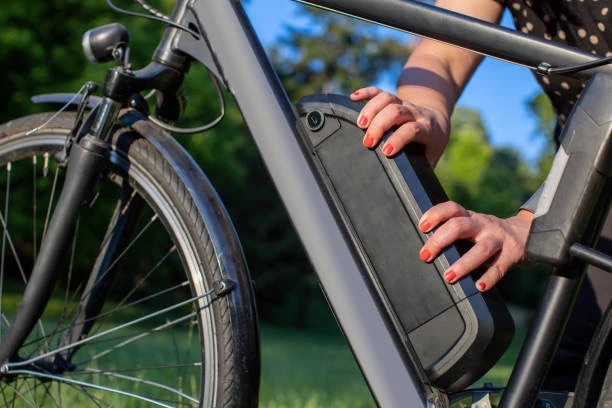

4. Projekt konstrukcyjny zestawu akumulatorów
Konstrukcja pakietu baterii powinna nie tylko zapewniać stabilność jednostki baterii, ale także optymalizować łatwość podłączenia elektrycznego, odprowadzania ciepła i konserwacji. Nierozsądna konstrukcja konstrukcji doprowadzi do słabego styku baterii, uszkodzeń spowodowanych wibracjami, a nawet zwarcia i innych problemów.
Konkretne problemy: Niewłaściwa konstrukcja może spowodować poluzowanie się akumulatora, jego zużycie, zwiększenie rezystancji styku wewnętrznego, a w rezultacie miejscowe nagrzewanie i pogorszenie wydajności.
Rozwiązanie:
Konstrukcja modułowa:Modułowa konstrukcja zestawu akumulatorów umożliwia niezależne pakowanie i łatwe podłączanie pojedynczego modułu akumulatorów, a uszkodzony moduł można szybko wymienić, aby poprawić wygodę konserwacji zestawu akumulatorów. Konstrukcja sejsmiczna jest stosowana między modułami w celu zmniejszenia wpływu sił zewnętrznych na jednostkę akumulatora.
Materiały ochronne i udoskonalenia konstrukcyjne:Użyj pianki amortyzującej, podkładek gumowych i innych materiałów do owinięcia modułu baterii, aby zmniejszyć zewnętrzne wstrząsy i uderzenia. Materiały obudowy powinny być ognioodporne, wodoodporne, odporne na korozję i o wysokiej wytrzymałości, takie jak stop aluminium, stal nierdzewna lub tworzywa sztuczne, a otwory wentylacyjne i radiatory powinny być zaprojektowane tak, aby zoptymalizować zarządzanie termiczne.

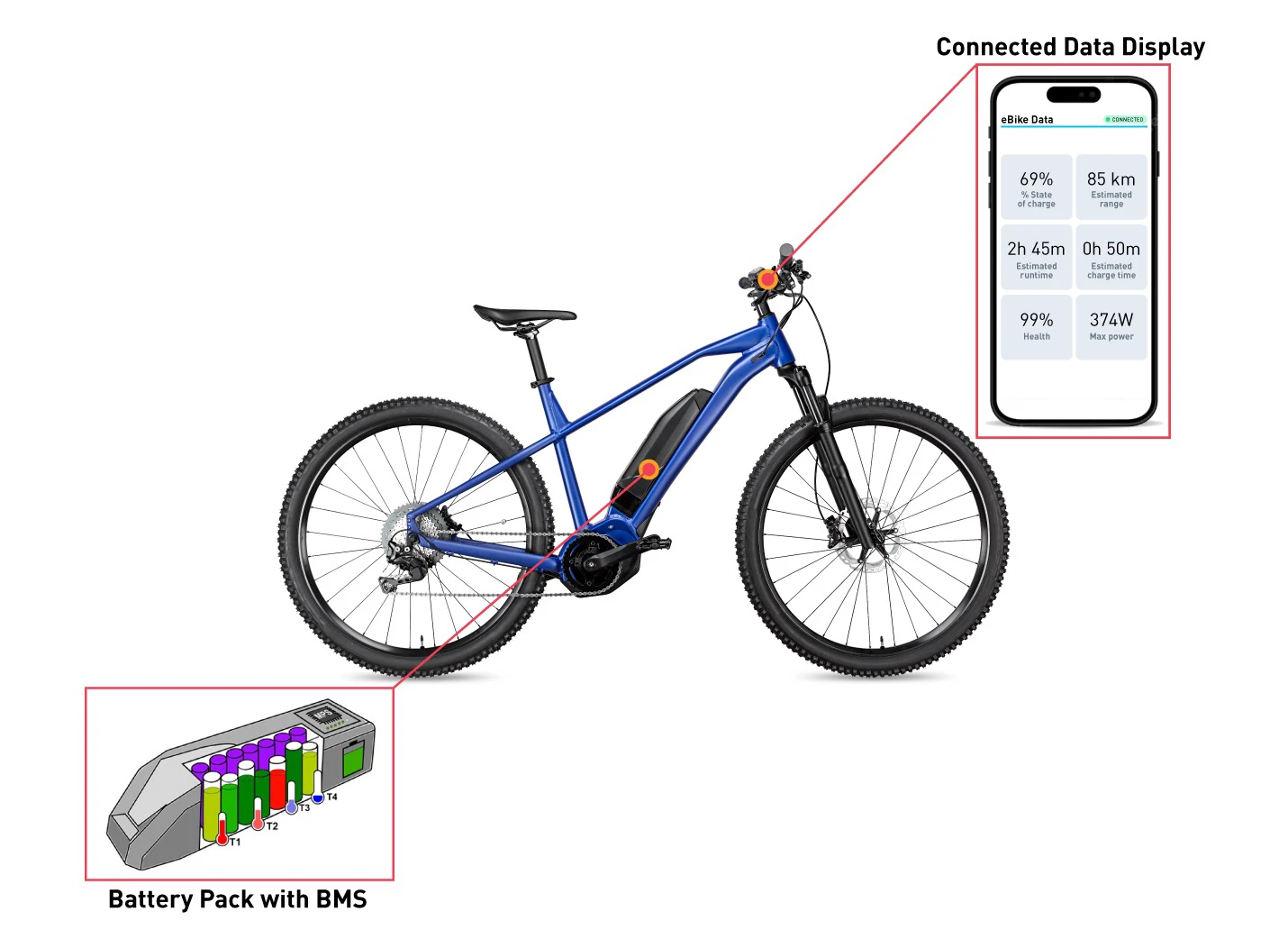

5. System zarządzania baterią (BMS)
BMS (Battery Management System) to centrum sterowania akumulatorem, które odpowiada za monitorowanie w czasie rzeczywistym i zarządzanie parametrami mocy, napięcia, prądu i temperatury akumulatora. Funkcje BMS obejmują równoważenie akumulatora, diagnostykę błędów, kontrolę ładowania i rozładowania itp. Jego wydajność decyduje o ogólnym bezpieczeństwie i wydajności akumulatora.
Konkretne problemy: Jeśli system BMS nie jest prawidłowo zaprojektowany, nieprawidłowy stan może nie zostać wykryty na czas, co może skutkować problemami takimi jak przeładowanie, nadmierne rozładowanie lub przegrzanie akumulatora.
Rozwiązanie:
Czujniki monitorujące o wysokiej precyzji: W systemie BMS osadzone są czujniki o wysokiej precyzji napięcia, prądu i temperatury, które mogą dokładnie wykrywać parametry stanu akumulatora i przesyłać je do jednostki sterującej BMS w czasie rzeczywistym. Jednostka sterująca analizuje ładowanie i rozładowywanie akumulatora oraz reguluje równowagę za pomocą wbudowanych algorytmów, aby zapewnić bezpieczeństwo systemu.
Inteligentne algorytmy i analiza danych: Zaawansowane algorytmy zarządzania baterią, takie jak sieci neuronowe, uczenie maszynowe i inne technologie, są wykorzystywane do analizy danych dotyczących użytkowania baterii w celu przewidywania stanu zdrowia i pozostałego czasu pracy baterii. Na podstawie wyników analizy algorytmów BMS aktywnie optymalizuje strategię ładowania i rozładowywania, aby zmaksymalizować czas pracy baterii.
6. Projekt obwodu zabezpieczającego baterię
Obwód zabezpieczający akumulator jest ważnym środkiem bezpieczeństwa zapobiegającym przepięciom, niedonapięciom, zwarciom i przetężeniom akumulatora. Jeśli akumulator nie ma odpowiedniego obwodu zabezpieczającego, łatwo jest spowodować niebezpieczeństwo w skrajnych przypadkach, a w poważnych przypadkach może to spowodować pożar lub wybuch.
Konkretne problemy: Brak obwodu zabezpieczającego lub jego nieprawidłowe zaprojektowanie może spowodować uszkodzenie akumulatora podczas ładowania i rozładowywania lub nieodcięcie prądu w przypadku zwarcia.
Rozwiązanie:
Wielokrotny mechanizm zabezpieczający: Projektuj i integruj wiele obwodów zabezpieczających, w tym zabezpieczenie przed przepięciem, zabezpieczenie przed niedopięciem, zabezpieczenie nadprądowe, zabezpieczenie przed zwarciem itp. Każdy obwód zabezpieczający jest zaprojektowany tak, aby działał niezależnie od BMS, zapewniając ochronę akumulatora w przypadku awarii głównej. Na przykład zabezpieczenie nadprądowe można zaprojektować poprzez połączenie lampy MOS i szybkiego bezpiecznika, aby uzyskać funkcję natychmiastowej awarii zasilania.
Dwukierunkowa konstrukcja ochrony i izolacji: Dwukierunkowa konstrukcja obwodu ochrony może jednocześnie monitorować proces ładowania i rozładowywania akumulatora, aby zapobiec wpływowi nieprawidłowości na ładowarce i końcu obciążenia na akumulator. Obwód izolacji między pakietami akumulatorów jest zaprojektowany w celu uniknięcia przepływu wstecznego prądu między ogniwami akumulatora i poprawy ogólnego bezpieczeństwa elektrycznego.
7. Wydajność i strata energii
Strata energii w szeregowo-równoległym projekcie baterii pochodzi głównie z rezystancji wewnętrznej, rezystancji złącza i zużycia energii przez BMS i obwód zabezpieczający. Przy pracy z wysokim prądem straty te będą się dalej zwiększać, bezpośrednio zmniejszając ogólną wydajność i wytrzymałość zestawu baterii.
Konkretne problemy: Niska wydajność skutkuje krótszą żywotnością baterii, co wpływa na rzeczywiste wrażenia z użytkowania urządzenia, a długotrwała utrata energii powoduje również zwiększenie nagrzewania się akumulatora.
Rozwiązanie:
Zoptymalizowane materiały połączeniowe: Użyj materiałów połączeniowych o niskiej rezystancji i wysokiej przewodności, takich jak folia miedziana, cynowana taśma miedziana lub taśma ze stopu aluminium. Zoptymalizuj proces spawania, poprzez spawanie laserowe, spawanie ultradźwiękowe i inne zaawansowane technologie, aby zapewnić trwałość i niską rezystancję punktu połączenia, zmniejszyć utratę energii elektrycznej w punkcie połączenia.
Poprawiona efektywność energetyczna BMS: BMS powinien być projektowany z myślą o optymalizacji efektywności energetycznej, aby uniknąć zbędnego zużycia energii. Zmniejsz zużycie energii przez sam BMS poprzez zastosowanie układów o niskim poborze mocy i inteligentnych trybów uśpienia. Moduły odzyskiwania energii można również dodać do BMS, aby odzyskać i ponownie wykorzystać nadmiarową energię wewnątrz akumulatora w celu poprawy ogólnej efektywności energetycznej.
8. Bezpieczeństwo i niezawodność
Zestawy akumulatorów muszą radzić sobie z różnymi trudnymi warunkami, takimi jak wibracje, uderzenia i wysoka temperatura podczas rzeczywistego użytkowania, a bezpieczeństwo i niezawodność konstrukcji akumulatorów są kluczowe. Awaria pojedynczego akumulatora może powodować problemy z całym zestawem akumulatorów, co prowadzi do awarii sprzętu, a nawet zagraża bezpieczeństwu użytkownika.
Problemy specyficzne: Awaria dowolnego elementu akumulatora może rozprzestrzenić się, powodując ogólną awarię akumulatora lub wypadek.
Rozwiązanie:
Wielowarstwowa ochrona i redundantna konstrukcja: Podczas projektowania pakietów baterii należy wziąć pod uwagę wielowarstwową ochronę, taką jak dodanie do konstrukcji elementów bezpieczeństwa, takich jak przegrody przeciwpożarowe i zawory przeciwwybuchowe. Redundantna konstrukcja umożliwia prawidłowe działanie reszty baterii, gdy niektóre jednostki ulegną awarii, co poprawia ogólne bezpieczeństwo.
Rygorystyczne testy i certyfikacja: przed rozpoczęciem produkcji akumulatory muszą przejść rygorystyczne testy przystosowania do warunków środowiskowych, w tym test wibracji, test upadku, test cyklu termicznego itp. Certyfikaty UL, CE, UN38.3 i inne międzynarodowe certyfikaty gwarantują, że akumulator spełnia międzynarodowe normy bezpieczeństwa, co zwiększa zaufanie użytkowników.
9. Funkcje dynamicznej odpowiedzi
Zestawy baterii muszą szybko reagować na zmiany obciążenia, aby zapewnić stabilność urządzenia. Zestaw baterii o wolnej dynamicznej reakcji spowoduje niestabilną pracę urządzenia i znaczne wahania napięcia, co wpłynie na komfort użytkowania.
Konkretne problemy: Niewystarczająca reakcja akumulatora może powodować przyspieszanie i zwalnianie urządzenia lub zjawisko spadku napięcia przy gwałtownych zmianach obciążenia.
Rozwiązanie:
Wybór akumulatora o wysokiej częstotliwości: Wybierz ogniwa akumulatora o wysokiej częstotliwości z doskonałymi charakterystykami odpowiedzi dynamicznej, które mogą szybko dostosować wyjście, gdy obciążenie zmienia się szybko. W połączeniu z algorytmem szybkiej odpowiedzi BMS, dynamiczne charakterystyki wyjściowe akumulatora można dodatkowo zoptymalizować.
Filtr indukcyjności i kompensacja pojemności: Filtr indukcyjności i sieć kompensacji pojemności są zaprojektowane na wyjściu akumulatora, aby zmniejszyć wahania napięcia i poprawić zdolność dynamicznej reakcji akumulatora. Ta konstrukcja łagodzi wahania napięcia i zapewnia stabilną pracę sprzętu przy dużych zmianach obciążenia.
10. Technologia łączenia i dobór materiałów
Część łącząca akumulatora wymaga doskonałych parametrów elektrycznych i termicznych. Słabe połączenie spowoduje zwiększoną rezystancję, nagrzewanie się styków, a nawet ich topienie, co w poważnych przypadkach może spowodować awarię akumulatora.
Konkretne problemy: Niewłaściwe materiały połączeniowe lub słaby proces mogą zwiększyć rezystancję akumulatora, powodując lokalne przegrzanie, co z kolei może skutkować utratą energii i zagrożeniem bezpieczeństwa.
Rozwiązanie:

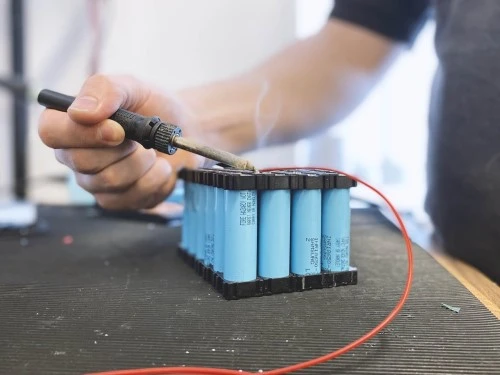

Wybierz wysokiej jakości złącza i technologie spawania: Metody spawania, takie jak spawanie laserowe lub ultradźwiękowe, są powszechnie stosowane w połączeniach akumulatorów. Metody te zapewniają niską rezystancję i wysoką wytrzymałość mechaniczną w miejscu połączenia oraz zapobiegają słabemu kontaktowi z powodu wibracji lub zmian temperatury.
Stosuj materiały izolacyjne odporne na ciepło: Części łączące w pakiecie baterii powinny być owinięte materiałami izolacyjnymi odpornymi na ciepło i zużycie, takimi jak taśma odporna na ciepło i izolowane rurki teflonowe. Materiały te mogą skutecznie zapobiegać zwarciom lub wyciekom na połączeniu i poprawiać bezpieczeństwo i żywotność pakietu baterii.
