W epoce, w której technologia akumulatorów napędza innowacje w pojazdach elektrycznych (EV), systemach energii odnawialnej i przenośnej elektronice, zrozumienie stanu naładowania (SoC) i stanu zdrowia (SoH) akumulatorów jest niezbędne. Te wskaźniki nie tylko zwiększają wydajność baterii, ale także przyczyniają się do bezpieczeństwa i trwałości. W tym blogu szczegółowo zbadamy znaczenie SoC i SoH oraz przedstawimy kompleksowe metody ich obliczania.

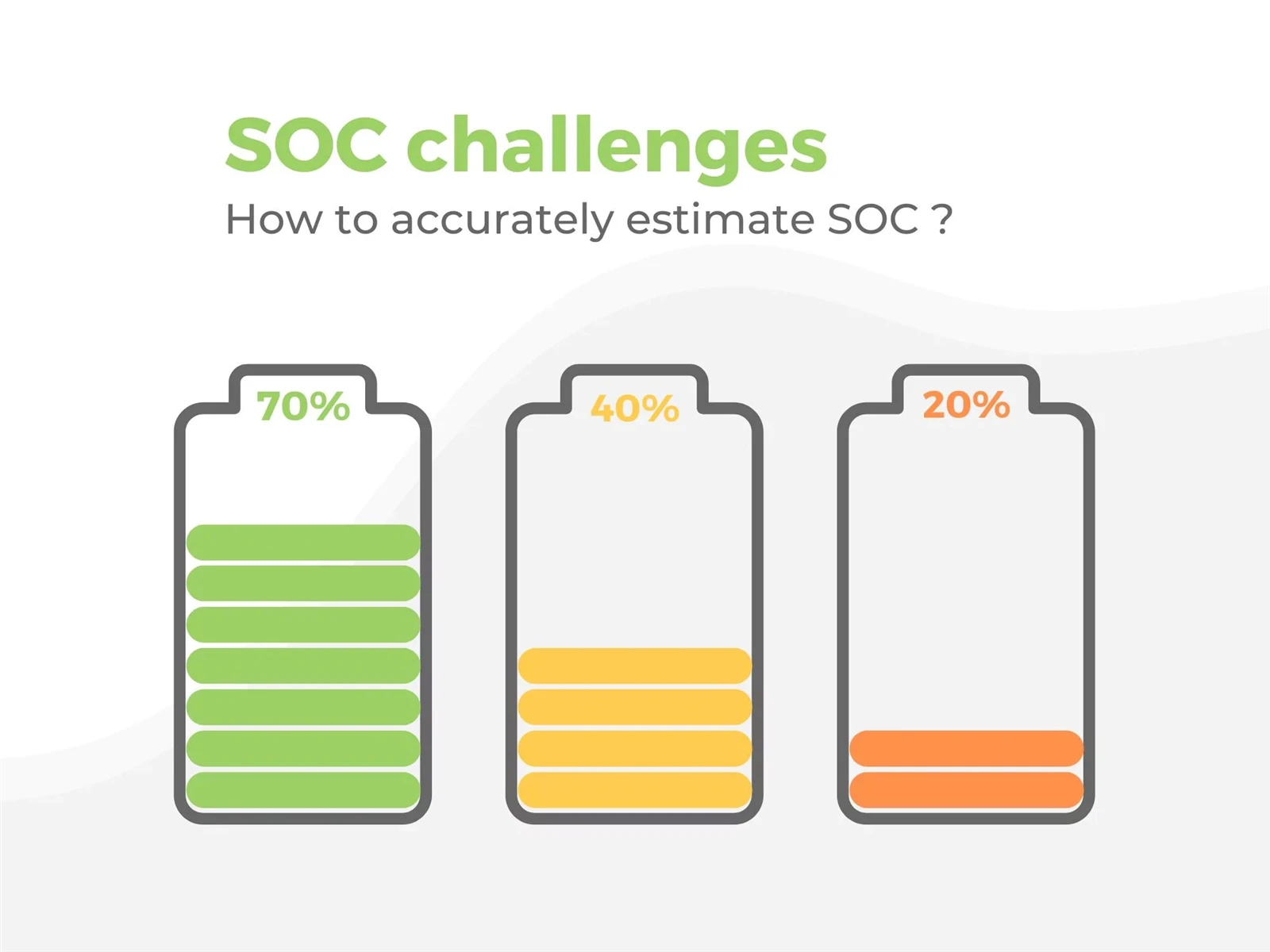

Co to jest stan naładowania (SoC)?
SoC reprezentuje bieżący poziom naładowania akumulatora jako procent jego pojemności znamionowej. Na przykład, jeśli w akumulatorze litowo-jonowym o pojemności 100 Ah pozostało 50 Ah, jego SoC wynosi 50%. SoC jest kluczowy z kilku powodów:
1. Zarządzanie wydajnością
Zrozumienie SoC umożliwia użytkownikom optymalizację wydajności baterii. W pojazdach elektrycznych utrzymanie optymalnego zasięgu SoC (zwykle od 20% do 80%) może poprawić efektywność jazdy i wydłużyć zasięg pojazdu. Wiele pojazdów elektrycznych jest wyposażonych w systemy zarządzania akumulatorem (BMS), które dostosowują moc wyjściową w oparciu o układ SoC, aby zapewnić płynną pracę i zapobiegać głębokim rozładowaniom.
2. Żywotność baterii
Żywotność baterii jest ściśle powiązana z tym, jak dobrze zarządzany jest SoC. Częste głębokie rozładowywania (poniżej 20% SoC) i przeładowanie (powyżej 80% SoC) mogą prowadzić do przyspieszonego starzenia się baterii i spadku jej pojemności. Utrzymywanie akumulatora w idealnym zakresie SoC może znacznie wydłużyć jego żywotność, pozwalając mu wytrzymać większą liczbę ładowań w miarę upływu czasu.
3. Względy bezpieczeństwa
Monitorowanie SoC ma kluczowe znaczenie dla zapobiegania niebezpiecznym sytuacjom. Przeładowanie może prowadzić do niekontrolowanego wzrostu temperatury akumulatora, co może spowodować pożar lub eksplozję. I odwrotnie, nadmierne rozładowanie akumulatora może prowadzić do nieodwracalnych uszkodzeń. Systemy monitorujące SoC w czasie rzeczywistym pomagają ograniczyć to ryzyko.
Co to jest stan zdrowia (SoH)?
SoH odzwierciedla ogólny stan akumulatora w porównaniu z jego optymalnym stanem, gdy jest nowy. Obejmuje różne czynniki, w tym pojemność, opór wewnętrzny i wydajność. SoH jest zwykle wyrażany w procentach, wskazując pozostałą część pierwotnej pojemności.
1. Monitorowanie stanu zdrowia
Regularna ocena SoH pozwala na proaktywną konserwację. Śledząc SoH w czasie, użytkownicy mogą zidentyfikować trendy degradacji i podjąć działania naprawcze, zanim bateria ulegnie awarii. Na przykład w zastosowaniach krytycznych, takich jak przemysł lotniczy lub urządzenia medyczne, wczesne wykrywanie problemów zdrowotnych ma kluczowe znaczenie dla zapewnienia niezawodności działania.
2. Przewidywanie długości życia
SoH służy jako kluczowy wskaźnik przewidywania pozostałej pojemności i żywotności (RUL) akumulatora. Zaawansowane modele mogą szacować SoH na podstawie historycznych danych dotyczących wydajności i bieżących wskaźników stanu, co ma kluczowe znaczenie dla zarządzania zapasami i planowania konserwacji w zastosowaniach przemysłowych.
3. Efektywność operacyjna
Zrozumienie SoH pozwala użytkownikom dostosować wzorce użytkowania w zależności od stanu baterii. Jeśli SoH wskazuje na znaczną utratę wydajności, użytkownicy mogą zdecydować się na ograniczenie aplikacji o dużym poborze mocy, aby zapobiec nieoczekiwanym przestojom.
Jak obliczyć SoC
1. Metoda napięcia obwodu otwartego (OCV).
Metoda OCV polega na pomiarze napięcia akumulatora w stanie nieobciążonym. Każdy poziom napięcia odpowiada konkretnemu SoC w oparciu o z góry określoną krzywą napięcie-SoC. Ta metoda jest dokładna, ale wymaga pewnego odpoczynku baterii, co czyni ją niepraktyczną w przypadku zastosowań w czasie rzeczywistym.
Przykład:Załóżmy, że masz akumulator litowo-jonowy o napięciu nominalnym 3,7 V. Gdy zmierzysz napięcie bez obciążenia i okaże się, że wynosi ono 3,6 V, możesz zapoznać się z krzywą napięcia-SoC producenta akumulatora. Oznacza to, że SoC wynosi około 80%.
2. Liczenie amperogodzin (Ah).
Metoda ta umożliwia śledzenie skumulowanego ładunku wchodzącego i wychodzącego z akumulatora. Całkując prąd w czasie, użytkownicy mogą oszacować SoC. Jednakże błędy mogą się kumulować w wyniku samorozładowania, zwłaszcza w przypadku starszych akumulatorów. Regularna ponowna kalibracja jest niezbędna do utrzymania dokładnych odczytów SoC.
Przykład:Weźmy pod uwagę akumulator o pojemności 100 Ah. Jeśli rozładowujesz go prądem 10 A przez 5 godzin, możesz obliczyć pojemność rozładowania:
Pojemność rozładowania=Prąd rozładowania × czas=10A × 5 godz.=50Ah
Zaczynając od stanu pełnego naładowania (100 Ah), bieżący SoC będzie wynosić:
SoC=((100Ah-50Ah) / 100Ah ) × 100%=50%
3. Filtrowanie Kalmana i uczenie maszynowe
Zaawansowane techniki wykorzystują algorytmy do przewidywania SoC na podstawie wielu danych wejściowych, takich jak napięcie, prąd i temperatura. Filtry Kalmana dynamicznie dostosowują szacunki na podstawie danych w czasie rzeczywistym, podczas gdy modele uczenia maszynowego mogą uczyć się na podstawie danych historycznych, aby z biegiem czasu zwiększać dokładność. Metody te są szczególnie przydatne w złożonych zastosowaniach, w których stan baterii ulega zmianom.
Przykład:System zarządzania baterią (BMS) wykorzystuje filtrowanie Kalmana do dynamicznego dostosowywania szacunków SoC. W określonym momencie system mierzy prąd rozładowania o wartości -5 A i napięcie 3,6 V przy 25 stopniach. Po przetworzeniu tych danych algorytm szacuje SoC na 78%.
Jak obliczyć SoH
1. Pomiar rezystancji wewnętrznej
Pomiar rezystancji wewnętrznej akumulatora może zapewnić wgląd w jego stan. Wzrost rezystancji często wskazuje na degradację. Techniki takie jak spektroskopia impedancyjna mogą dokładnie mierzyć rezystancję w różnych częstotliwościach, dając pełniejszy obraz stanu baterii.
Przykład:Za pomocą spektroskopii impedancyjnej mierzy się rezystancję wewnętrzną akumulatora litowo-jonowego. Jeżeli zmierzona rezystancja wynosi 30 miliomów, podczas gdy rezystancja nowego akumulatora wynosi 10 miliomów, wzrost ten wskazuje, że stan akumulatora z biegiem czasu uległ pogorszeniu.
2. Testowanie wydajności
Przeprowadzanie kontrolowanych cykli ładowania i rozładowania pozwala użytkownikom mierzyć spadek pojemności w czasie. Porównując obecną wydajność z pierwotną wydajnością, użytkownicy mogą obliczyć SoH. Metoda ta wymaga czasu i precyzyjnej kontroli warunków badania, aby zapewnić dokładne wyniki.
Przykład:Wykonujesz kontrolowany test ładowania i rozładowania. Po pełnym naładowaniu akumulatora obserwujemy jego zachowanie pod określonym obciążeniem. Początkowo akumulator miał pojemność 100 Ah, obecnie w tych samych warunkach obsługuje tylko 80 Ah. Dlatego SoH zostanie obliczone jako:
SoH=( 80Ah / 100Ah ) × 100%=80%
3. Analityka oparta na danych
Nowoczesny BMS może stale monitorować wskaźniki wydajności i stosować algorytmy do oceny SoH. Systemy te analizują różne parametry, w tym temperaturę, cykle ładowania i wzorce użytkowania, zapewniając ocenę stanu zdrowia w czasie rzeczywistym, która dostosowuje się do zmieniających się warunków.
Przykład:Inteligentny BMS stale monitoruje cykle ładowania akumulatora, które osiągnęły 500. Rejestruje średni prąd rozładowania wynoszący 10 A i zauważa, że temperatura waha się od -10 do 40 stopni. Na podstawie tych danych system ocenia bieżące SoH na 75% i przewiduje pozostały okres użytkowania wynoszący około 600 kolejnych cykli ładowania.
Czynniki wpływające na SoC i SoH
1. Temperatura
Temperatura odgrywa kluczową rolę w wydajności i zdrowiu baterii. Wysokie temperatury mogą przyspieszyć reakcje chemiczne, prowadząc do szybszego starzenia, natomiast niskie temperatury mogą zmniejszyć wydajność i wydajność. Optymalne temperatury pracy zazwyczaj wahają się od 20 stopni do 25 stopni dla akumulatorów litowo-jonowych.
2. Wskaźniki ładowania i rozładowania
Szybkość ładowania lub rozładowywania baterii znacząco wpływa na jej SoC i SoH. Wyładowania o wysokim współczynniku C mogą powodować naprężenia termiczne, podczas gdy ultraszybkie ładowanie może zwiększyć temperaturę wewnętrzną. Producenci podają zalecane szybkości ładowania i rozładowywania, aby złagodzić te skutki.
3. Wzory jazdy na rowerze
Częstotliwość i głębokość cykli ładowania i rozładowania może mieć wpływ na stan baterii. Płytkie cykle (częściowe wyładowania) są na ogół mniej szkodliwe niż głębokie cykle, co z czasem może prowadzić do znacznej utraty pojemności.
