Jak podłączyć akumulator 36 V do skutera elektrycznego — kompletny przewodnik

W świecie hulajnóg elektrycznych akumulator jest sercem wszystkiego. W szczególności konfiguracja baterii 36 V jest szeroko stosowana ze względu na jej stabilność i wydajność. Jednakże prawidłowe okablowanie jest często pomijanym, ale kluczowym krokiem – niezależnie od mocy akumulatora, nieprawidłowe połączenia mogą prowadzić do awarii systemu, zmniejszenia wydajności, a nawet zagrożeń bezpieczeństwa.

W tym artykule przeprowadzimy Cię przez cały proces okablowania aBateria 36V do Twojej hulajnogi elektrycznej. Od zrozumienia podstawowej struktury akumulatora po szczegóły techniczne łączenia przewodów – omówimy wszystko, co musisz wiedzieć, aby mieć pewność, że hulajnoga elektryczna będzie działać sprawnie i bezpiecznie. Zacznijmy od podstaw.

news-400-400

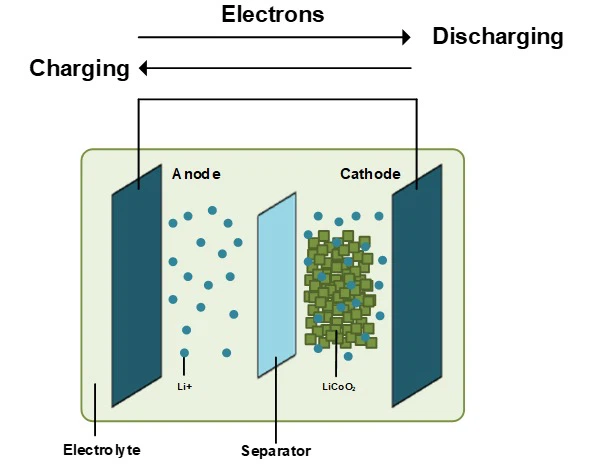

Zanim zajmiemy się okablowaniem, ważne jest, aby zrozumieć, z czym mamy do czynienia. Bateria 36 V nie jest pojedynczą jednostką, ale raczej zestawem baterii składającym się z wielu pojedynczych ogniw. Ogniwa te to zazwyczaj akumulatory litowo-jonowe (Li-ion), choć w niektórych przypadkach można zastosować także akumulatory kwasowo-ołowiowe. Jednak akumulatory litowo-jonowe są generalnie preferowane ze względu na ich lekkość, długą żywotność, wysoką wydajność ładowania i, co najważniejsze, wyższą gęstość energii, co oznacza, że przechowują więcej energii w mniejszej obudowie.

Zestaw akumulatorów litowych 36 V jest zwykle wytwarzany poprzez połączenie szeregowe 10 pojedynczych ogniw 3,7 V. Dlaczego 10 komórek? Ponieważ każde ogniwo litowo-jonowe ma napięcie nominalne 3,7 V, a gdy połączymy je szeregowo 10, całkowite napięcie wyniesie 37 V. Jest to nieco więcej niż 36 V, ale jest to normalne, ponieważ napięcie akumulatora podczas rozładowywania będzie stopniowo spadać do około 36 V. Pojemność określa, jak daleko może przejechać hulajnoga i jest zazwyczaj mierzona w amperogodzinach (Ah). Na przykład akumulator 10 Ah oznacza, że może dostarczyć prąd o natężeniu 10 A przez godzinę.

Kolejnym ważnym elementem jest system zarządzania akumulatorem (BMS), który pełni funkcję „strażnika” akumulatora. Monitoruje stan każdego pojedynczego ogniwa, aby zapewnić bezpieczną pracę, zapobiegając przeładowaniu, głębokiemu rozładowaniu i zwarciom. Bez BMS akumulator przypomina samochód bez hamulców – w każdej chwili może wpaść w kłopoty.

news-592-471

Teraz, gdy rozumiemy podstawy, przyjrzyjmy się, jak skonfigurować akumulator 36 V. Należy tu zrozumieć dwie główne koncepcje: połączenie szeregowe i połączenie równoległe.

Połączenie szeregowe: Kiedy ogniwa są połączone szeregowo, napięcie sumuje się, a pojemność pozostaje taka sama. Na przykład ogniwa litowe 10 3.7 V połączone szeregowo dadzą napięcie wyjściowe 37 V, a pojemność będzie taka sama jak pojedynczego ogniwa (np. 3000 mAh). Jest to najczęstsza konfiguracja hulajnogi elektrycznej 36 V.
Połączenie równoległe: Jeśli chcesz zwiększyć pojemność akumulatora (w celu uzyskania większego zasięgu), użyj połączenia równoległego. W połączeniu równoległym napięcie pozostaje takie samo, ale pojemność się sumuje. Na przykład, jeśli połączysz równolegle dwa zestawy akumulatorów 36 V, całkowita pojemność podwoi się.

Podczas konfigurowania pakietu akumulatorów niezbędny jest BMS. Jego podstawową rolą jest zapewnienie, że wszystkie ogniwa mają to samo napięcie i poziom naładowania. Bez tego ryzykujesz przeładowaniem lub nadmiernym rozładowaniem niektórych ogniw, co może poważnie skrócić żywotność akumulatora, a nawet stworzyć niebezpieczne warunki.

Dodatkowo, podłączając pakiet akumulatorów, należy wziąć pod uwagę ładowanie balansu. Chociaż nowe opakowanie może mieć jednolite komórki, z biegiem czasu wydajność poszczególnych ogniw może zacząć się różnić. BMS wykona „równoważenie” podczas ładowania, aby utrzymać dobry stan całego zestawu akumulatorów.

Teraz, gdy masz już skonfigurowany akumulator 36 V, następnym krokiem jest jego prawidłowe okablowanie. Okablowanie łączy akumulator z resztą układu elektrycznego hulajnogi elektrycznej, która obejmuje sterownik, silnik i przepustnicę. Podczas obchodzenia się z przewodami należy wziąć pod uwagę kilka rzeczy:

Wybór odpowiednich przewodów: Rozmiar wybranych przewodów ma kluczowe znaczenie. Jeśli drut jest zbyt cienki, może nie przewodzić wystarczającego prądu, co prowadzi do przegrzania i potencjalnego uszkodzenia. W przypadku systemu 36 V zazwyczaj potrzebne są przewody o przekroju od 12 AWG do 10 AWG, w zależności od poboru prądu przez silnik. Im wyższa moc silnika, tym grubszy musi być drut.
Izolacja przewodu: Upewnij się, że używasz przewodów z odpowiednią izolacją, aby uniknąć ryzyka zwarcia. Izolacja chroni przewody przed czynnikami zewnętrznymi, a także zapobiega zwarciom elektrycznym, gdy przewody dotykają metalowych części hulajnogi.
Prawidłowe połączenie: Jednym z najważniejszych kroków podczas okablowania akumulatora jest upewnienie się, że połączenia są szczelne i bezpieczne. Luźne połączenia mogą powodować opór, co prowadzi do nagrzewania się lub spadków napięcia. Zaciski oczkowe są zwykle używane do łączenia dodatniego i ujemnego zacisku akumulatora ze sterownikiem i silnikiem, ponieważ zapewniają bezpieczne i stabilne połączenie. Złącza Anderson Powerpole można również stosować do połączeń wysokoprądowych, ponieważ są trwałe i łatwe w montażu.
Unikaj zwarć: Najważniejszą zasadą podczas okablowania dowolnego układu elektrycznego jest dokładne sprawdzenie, czy zaciski dodatni i ujemny są prawidłowo podłączone. Błędne przełączanie połączeń może spowodować poważne uszkodzenia, a nawet zwarcie całego systemu. Zawsze dobrą praktyką jest używanie przewodów oznaczonych kolorami (czerwony dla plusa, czarny dla minusa) i wyraźnych oznaczeń.
Prowadzenie przewodów: Właściwe prowadzenie przewodów gwarantuje, że przewody nie będą narażone na uszkodzenie. Bardzo ważne jest, aby poprowadzić przewody z dala od ruchomych części (takich jak koła) lub obszarów, które mogą generować ciepło. Użyj opasek zaciskowych lub drucianych rękawów, aby utrzymać wszystko na swoim miejscu i uniknąć otarć, które mogłyby spowodować zwarcie.

news-1920-1080

Po podłączeniu akumulatora przyszedł czas na zintegrowanie go z systemem sterowania hulajnogi elektrycznej. System sterowania zasadniczo zarządza przepływem energii elektrycznej z akumulatora do silnika i innych podzespołów, zapewniając wydajną i bezpieczną pracę hulajnogi.

Kontroler:Sterownik jest sercem systemu hulajnogi elektrycznej. Pobiera sygnał wejściowy z przepustnicy (przyspieszenia), przetwarza go, a następnie steruje przepływem energii elektrycznej do silnika. Sterownik musi być kompatybilny zarówno z silnikiem, jak i akumulatorem pod względem napięcia i prądu znamionowego. W przypadku systemu 36 V sterownik będzie zazwyczaj działał w zakresie od 36 V do 48 V.

Dopasowanie napięcia: Bardzo ważne jest, aby napięcie znamionowe sterownika było zgodne z napięciem akumulatora (w tym przypadku 36 V). Niekompatybilny kontroler może prowadzić do nieefektywnej pracy lub nawet uszkodzenia zarówno kontrolera, jak i baterii.
Ograniczenie prądu: Wiele sterowników ma wbudowane ograniczenie prądu, aby zapobiec przeciążeniu systemu, chroniąc zarówno akumulator, jak i silnik przed nadmiernym obciążeniem.

Silnik:Silnik to część, która faktycznie napędza hulajnogę do przodu. Zasilany jest prądem przepływającym przez sterownik. W przypadku hulajnogi elektrycznej 36 V moc silnika zazwyczaj waha się od 250 W do 750 W, w zależności od pożądanej prędkości i wydajności. Silnik powinien być zgodny z napięciem pakietu akumulatorów.

Okablowanie do silnika: Silnik łączy się ze sterownikiem za pomocą grubych przewodów, które mogą wytrzymać wysoki prąd. Połączenia te należy wykonać za pomocą złączy kulowych lub zacisków silnika, aby zapewnić stabilny i wydajny przepływ prądu.

Przepustnica:Przepustnica stanowi interfejs ze hulajnogą. Kontroluje ilość mocy przesyłanej do silnika, regulując dostarczany prąd. Większość przepustnic jest obsługiwana kciukiem lub uchwytem obrotowym. Przepustnica wysyła sygnał do sterownika, który następnie odpowiednio dostosowuje prędkość silnika.

Przewody przepustnicy: Połączenia przepustnicy są zwykle wykonane z mniejszych przewodów, ponieważ prąd, który przenoszą, jest znacznie niższy w porównaniu z przewodami silnika. Zawsze upewnij się, że te przewody są prawidłowo podłączone i że przepustnica reaguje, aby uniknąć problemów z jazdą.

Układ hamulcowy:Wiele nowoczesnych hulajnóg elektrycznych jest wyposażonych w hamowanie regeneracyjne. Ta funkcja wykorzystuje silnik do spowolnienia hulajnogi i zamiany części tej energii z powrotem na akumulator. Uchwyt lub dźwignia hamulca jest podłączona do sterownika, a sygnał hamowania jest wysyłany do sterownika w celu zmniejszenia prędkości silnika.

Podczas pracy z układami elektrycznymi bezpieczeństwo jest najważniejsze. Właściwe okablowanie, instalacja i konserwacja akumulatora oraz podzespołów elektrycznych może zapobiec większości potencjalnych zagrożeń.

Zabezpieczenie nadprądowe: Jedną z pierwszych rzeczy, które powinieneś mieć na miejscu, jest zabezpieczenie nadprądowe. Zwykle osiąga się to za pomocą bezpiecznika lub wyłącznika automatycznego pomiędzy akumulatorem a sterownikiem. Bezpiecznik ma za zadanie przerwać obwód, jeśli prąd przekroczy bezpieczny poziom, zapobiegając potencjalnemu przegrzaniu lub ryzyku pożaru. Upewnij się, że używasz bezpiecznika o wartości znamionowej nieco większej niż maksymalny oczekiwany pobór prądu przez system.
Ochrona przed przepięciem i zbyt niskim napięciem: System zarządzania akumulatorem (BMS) ma kluczowe znaczenie dla zapobiegania zarówno przeładowaniu, jak i niedoładowaniu akumulatora. Zabezpieczenie przed przepięciem zapobiega ładowaniu akumulatora powyżej bezpiecznego napięcia, natomiast zabezpieczenie podnapięciowe zapewnia, że akumulator nie rozładuje się poniżej poziomu, który mógłby spowodować uszkodzenie. Większość systemów BMS ma wbudowane alarmy lub wyłączniki odcinające, które aktywują się, jeśli akumulator przekroczy lub spadnie poniżej bezpiecznego poziomu napięcia.
Zabezpieczenie przed zwarciem: BMS i sterownik powinny również posiadać zabezpieczenie przed zwarciem. Jeśli którykolwiek z przewodów lub elementów zostanie przypadkowo zwarty, system odetnie zasilanie, aby zapobiec dalszym uszkodzeniom. Zawsze sprawdzaj okablowanie pod kątem potencjalnego zużycia lub przetarcia, zwłaszcza po dłuższym użytkowaniu, i natychmiast wymień uszkodzone przewody.
Rozpraszanie ciepła: Systemy baterii i kontrolerów generują ciepło podczas użytkowania, dlatego istotne jest zapewnienie odpowiedniej wentylacji w celu rozpraszania ciepła. Zarówno sterownik, jak i akumulator powinny być umieszczone w wentylowanych obudowach i należy zachować ostrożność, aby nie umieszczać ich w miejscach, w których gromadzenie się ciepła mogłoby stanowić problem (takich jak w pobliżu silnika lub w miejscach bezpośrednio nasłonecznionych).
Wodoodporność: Ponieważ hulajnogi elektryczne są często używane na zewnątrz, niezwykle ważne jest zapewnienie ochrony akumulatora, kontrolera i przewodów przed wodą i kurzem. Stopień ochrony IP komponentów elektrycznych jest ważny. Na przykład akumulator powinien mieć stopień ochrony co najmniej IP65, zapewniający ochronę przed rozpryskami wody i kurzem.
Właściwa izolacja: Upewnij się, że całe okablowanie jest odpowiednio izolowane, aby zapobiec przypadkowemu kontaktowi z częściami metalowymi, co mogłoby spowodować zwarcie. Izolowane przewody pomagają chronić układ elektryczny i zapewniają trwałość podzespołów.

Podłączenie akumulatora 36 V do hulajnogi elektrycznej jest prostym procesem, jeśli poświęcisz czas na zrozumienie podstaw systemu i będziesz przestrzegać odpowiednich protokołów bezpieczeństwa. Użycie właściwych przewodów i złączy oraz przestrzeganie wytycznych dotyczących bezpieczeństwa umożliwi płynną i bezpieczną pracę hulajnogi przez długie lata.

W General Electronics Technology Co., Ltd. rozumiemy znaczenie niezawodnych systemów zasilania hulajnóg elektrycznych. Jako liderzy w dziedzinie produkcji akumulatorów litowych oferujemy wysokiej jakości, trwałe akumulatory 36 V, które idealnie nadają się do potrzeb Twojej hulajnogi elektrycznej. Zatrudniając ponad 180 pracowników i ponad 15 lat doświadczenia, zapewniamy bezpośredni dostęp do najwyższej klasy ogniw akumulatorowych, BMS i kompletnych usług montażowych. Niezależnie od tego, czy budujesz własną hulajnogę, czy potrzebujesz kompletnego rozwiązania pod klucz, jesteśmy tutaj, aby Ci pomóc.

Skontaktuj się z nami już dziś, aby omówić, w jaki sposób możemy zasilić Twoją hulajnogę elektryczną najlepszymi akumulatorami 36 V dostępnymi na rynku! (sales@gebattery.co)

news-960-400

Teraz, gdy rozumiesz podstawy i prawidłowo podłączyłeś akumulator 36 V, czas na przewodnik krok po kroku, który pomoże Ci upewnić się, że wszystko działa prawidłowo. Oto prosty opis czynności, które należy wykonać podczas instalowania i testowania akumulatora w hulajnodze elektrycznej:

Sprawdź napięcie akumulatora: Zanim zaczniesz cokolwiek podłączać, zawsze sprawdź napięcie akumulatora za pomocą multimetru. Pomaga to upewnić się, że poziom naładowania akumulatora mieści się w prawidłowym zakresie (około 36 V w przypadku systemu 36 V). Napięcie niższe niż oczekiwane może wskazywać na problem z akumulatorem lub jego niedoładowanie.

Zainstaluj akumulator: Bezpiecznie zamontuj akumulator na ramie hulajnogi lub tacy na akumulator. Należy zadbać o to, aby akumulator był dobrze zabezpieczony i nie był narażony na niepotrzebne wibracje, które mogłyby spowodować jego uszkodzenie. Użyj solidnych pasków lub wsporników, aby utrzymać go na miejscu.

Podłącz przewody: Zacznij od podłączenia dodatniego (+) zacisku akumulatora do dodatniego zacisku sterownika i podobnie, ujemnego (-) zacisku do ujemnego zacisku sterownika. Sprawdź dokładnie polaryzację – nieprawidłowe ustawienie może spowodować uszkodzenie sterownika, silnika i akumulatora. W przypadku silników podłączyć przewody silnika do zacisków wyjściowych sterownika.

Połączenia przepustnicy i hamulca: Jeśli w hulajnodze zastosowano przepustnicę obrotową lub kciukową, podłącz odpowiednie przewody do zacisków wejściowych przepustnicy kontrolera. Podobnie podłącz układ hamulcowy do sterownika, jeśli stosowane jest hamowanie regeneracyjne. Upewnij się, że wszystkie złącza są dobrze dopasowane.

Kontrola bezpiecznika i bezpieczeństwa: Zainstaluj bezpiecznik pomiędzy akumulatorem a kontrolerem, szczególnie jeśli hulajnoga nie ma wbudowanego zabezpieczenia nadprądowego. Bezpiecznik ten będzie działać jako ostatnia linia obrony w przypadku przeciążenia lub zwarcia. Upewnij się, że wszystkie przewody są poprowadzone bezpiecznie, z dala od ruchomych części lub ostrych krawędzi.

Włączanie i testowanie: Włącz hulajnogę i sprawdź reakcję przepustnicy. Silnik powinien obracać się płynnie po przekręceniu przepustnicy. Przetestuj hamulce, aby upewnić się, że wszystko działa prawidłowo. Jeśli coś jest nie tak, natychmiast wyłącz zasilanie i sprawdź wszystkie połączenia.

Sprawdź ciepło: Po przejechaniu krótkiego dystansu hulajnogą sprawdź temperaturę akumulatora, kontrolera i przewodów. Wszystko powinno pozostać chłodne w dotyku. Jeśli coś się nagrzewa, wyłącz hulajnogę i sprawdź połączenia. Gorące elementy mogą wskazywać na zwarcie, słabe połączenie lub nieprawidłowy rozmiar przewodu.

W przypadku akumulatorów do hulajnogi elektrycznej, zwłaszcza podczas montażu lub modyfikacji własnego systemu, ważne jest przestrzeganie pewnych norm i przepisów w celu zapewnienia bezpieczeństwa i jakości. Oto kilka kluczowych wskazówek:

IEC 62133: Jest to międzynarodowa norma dotycząca wymagań bezpieczeństwa przenośnych, szczelnych ogniw i akumulatorów wtórnych. Opisano w nim procedury testowania i środki ostrożności dotyczące akumulatorów litowo-jonowych i innych typów akumulatorów. Przestrzeganie tej normy gwarantuje, że akumulator będzie bezpieczny w użytkowaniu.
UL 2271: W przypadku akumulatorów stosowanych w lekkich pojazdach elektrycznych, w tym w skuterach elektrycznych, UL 2271 to norma potwierdzająca bezpieczeństwo akumulatorów litowo-jonowych. Norma ta obejmuje takie kwestie, jak przeładowanie, ochrona przed zwarciem i odporność ogniowa, co sprawia, że spełnienie tych wymagań przez producentów akumulatorów jest niezwykle istotne.
RoHS (ograniczenie stosowania substancji niebezpiecznych): Zgodność z dyrektywą RoHS gwarantuje, że akumulator i komponenty elektryczne nie zawierają materiałów niebezpiecznych, takich jak ołów, rtęć i kadm, które mogłyby stanowić zagrożenie dla środowiska i zdrowia. Wszystkie elementy systemu akumulatorowego powinny być zgodne z dyrektywą RoHS.
Certyfikat CE: Jeśli sprzedajesz lub używasz części do hulajnogi elektrycznej na rynku europejskim, ważne jest, aby akumulator i kontroler posiadały certyfikat CE. Certyfikat ten gwarantuje, że produkty spełniają wymogi Unii Europejskiej w zakresie zdrowia, bezpieczeństwa i ochrony środowiska.
Stopień ochrony IP (ochrona przed wnikaniem): Jeśli hulajnoga elektryczna będzie używana w wilgotnych warunkach, należy zwrócić uwagę na wysoki stopień ochrony IP akumulatora i kontrolera (np. IP65 lub IP67). Oznacza to, że komponenty są chronione przed kurzem i wodą, zapobiegając uszkodzeniu układu elektrycznego na skutek warunków zewnętrznych.

news-1920-800

Podłączenie akumulatora 36 V do hulajnogi elektrycznej to niezbędna umiejętność, która gwarantuje wydajną i bezpieczną pracę hulajnogi. Wykonując czynności opisane powyżej, od wyboru odpowiedniego okablowania po zapewnienie właściwych połączeń, możesz mieć pewność, że hulajnoga będzie działać najlepiej. Zawsze postępuj zgodnie z zalecanymi protokołami bezpieczeństwa, sprawdzaj, czy nie doszło do przegrzania i upewnij się, że okablowanie spełnia niezbędne standardy, aby uniknąć potencjalnych problemów.

Firma General Electronics Technology Co., Ltd. specjalizuje się w wysokiej jakości, produkowanych na zamówienie akumulatorach litowo-jonowych do skuterów elektrycznych, rowerów elektrycznych i innych lekkich pojazdów elektrycznych. Jako liderzy branży oferujemy nie tylko najlepsze ogniwa akumulatorowe, ale także kompletne rozwiązania „pod klucz”, od ogniw akumulatorowych i BMS po końcowy projekt i montaż pakietu. Dzięki ponad 15-letniemu doświadczeniu i zaangażowaniu w jakość i bezpieczeństwo jesteśmy idealnym partnerem, który zaspokoi wszystkie Twoje potrzeby w zakresie zasilania hulajnogi elektrycznej.

Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o tym, jak nasze akumulatory 36 V mogą efektywnie i bezpiecznie zasilać hulajnogę elektryczną. Pozwól nam pomóc Ci podnieść poziom korzystania z pojazdów elektrycznych dzięki najwyższej klasy, niezawodnym akumulatorom. Niezależnie od tego, czy szukasz pojedynczych ogniw, czy kompletnego zestawu akumulatorów, zapewniamy bezpośrednie, opłacalne rozwiązania charakteryzujące się stabilnością i jakością, które wynikają z naszej wiedzy specjalistycznej. (sales@gebattery.co)
