Jeśli chodzi o okablowanie akumulatora 24 V do hulajnogi elektrycznej, dla wielu początkujących zadanie może być skomplikowane i zniechęcające. Jednak w rzeczywistości, gdy zrozumiesz podstawowe zasady i zastosujesz właściwe metody, proces ten nie jest tak trudny, jak mogłoby się wydawać. Jak sama nazwa wskazuje, system akumulatorów 24 V zapewnia moc 24 V, co stanowi standardową konfigurację w przypadku wielu lekkich skuterów elektrycznych i małych pojazdów elektrycznych. Akumulatory te są zwykle litowe lub kwasowo-ołowiowe i oba są w stanie zapewnić wystarczającą moc dla hulajnóg elektrycznych, dzięki czemu idealnie nadają się do codziennych dojazdów do pracy lub przejażdżek weekendowych.
Możesz się zastanawiać, dlaczego wybrać akumulator 24 V zamiast akumulatora o wyższym napięciu? Mówiąc najprościej, akumulator 24 V zapewnia równowagę pomiędzy zapewnieniem wystarczającej mocy przy jednoczesnym zachowaniu niskiej masy, co jest idealne w przypadku lekkich hulajnóg elektrycznych. W poniższych sekcjach szczegółowo omówiono wybór odpowiedniego akumulatora, etapy okablowania i ważne kwestie, które należy wziąć pod uwagę, aby pomyślnie ukończyć proces okablowania akumulatora.
Potrzebne materiały
Przed rozpoczęciem okablowania ważne jest, aby upewnić się, że masz wszystkie niezbędne narzędzia i materiały. Poniżej znajduje się lista podstawowych elementów potrzebnych do podłączenia akumulatora 24 V do hulajnogi elektrycznej:
- Bateria 24 V: Najważniejszy element. Zazwyczaj można spotkać dwa typy akumulatorów: litowe i kwasowo-ołowiowe. Baterie litowe stają się coraz bardziej popularne ze względu na większą gęstość energii i dłuższą żywotność, co czyni je preferowanym wyborem do hulajnóg elektrycznych.
- System zarządzania baterią (BMS): BMS jest „mózgiem” systemu baterii. Monitoruje stan akumulatora, zapobiegając przeładowaniu, nadmiernemu rozładowaniu i przegrzaniu, chroniąc akumulator przed uszkodzeniem.
- Przewody łączące akumulator: Wybór odpowiednich przewodów jest ważny. Kable muszą wytrzymać maksymalne obciążenie prądowe akumulatora. Zazwyczaj zaleca się grubsze przewody, aby uniknąć przegrzania z powodu przetężenia.
- Złącza: służą do podłączenia akumulatora do innych części hulajnogi elektrycznej, takich jak kontroler i silnik. Typowe złącza obejmują XT60, Anderson Powerpole i inne.
- Taśma elektryczna i taśma izolacyjna: służą do zapewnienia właściwej izolacji wszystkich punktów połączeń, zapobiegając zwarciom lub porażeniom elektrycznym.
- Bezpieczniki i elementy ochrony prądowej: Bezpieczniki zapewniają ochronę przed przetężeniem, zapewniając bezpieczeństwo całego systemu.
Gdy wszystkie te materiały będą gotowe, możesz rozpocząć proces. Następnym krokiem będzie zrozumienie, jak prawidłowo połączyć te komponenty.
Wybór odpowiednich specyfikacji baterii
Wybór odpowiedniego akumulatora jest kluczem do zapewnienia wydajności i bezpieczeństwa hulajnogi elektrycznej. Wybierając akumulator 24 V, należy wziąć pod uwagę kilka ważnych czynników: typ akumulatora, pojemność, szybkość rozładowywania i odpowiedni system zarządzania akumulatorem (BMS).
1. Typ baterii: Najpopularniejsze typy baterii to litowe i kwasowo-ołowiowe. Baterie litowe mają przewagę pod względem masy, gęstości pojemności i żywotności, dzięki czemu lepiej nadają się do nowoczesnych hulajnóg elektrycznych. Z drugiej strony akumulatory kwasowo-ołowiowe są tańsze, ale zwykle są cięższe i mają krótszą żywotność.
2. Pojemność akumulatora (Ah): Pojemność akumulatora określa, ile mocy może dostarczyć, a im większa pojemność, tym większy zasięg hulajnogi. Zazwyczaj do większości hulajnóg elektrycznych wystarczą akumulatory o pojemnościach od 5Ah do 10Ah, które zapewniają zasięg od 20 do 50 kilometrów. Możesz wybrać odpowiednią pojemność baterii w zależności od konkretnych potrzeb. Jeśli często jeździsz na długich dystansach, zalecany jest akumulator o większej pojemności.
3. Szybkość rozładowania (ocena C): Szybkość rozładowania akumulatora odnosi się do tego, ile prądu może wytrzymać przez dłuższy czas, zwykle wyrażana jako „C”. Na przykład akumulator o temperaturze znamionowej 10°C może generować prąd 10 razy większy od swojej pojemności. Wysoki stopień rozładowania jest ważny dla zapewnienia stabilnego dostarczania mocy, szczególnie podczas przyspieszania i jazdy pod górę, bez powodowania spadków napięcia lub przegrzania.
4. System zarządzania akumulatorem (BMS): Rolą BMS nie jest tylko zapobieganie przeładowaniu i nadmiernemu rozładowaniu, ale także monitorowanie stanu każdego pojedynczego ogniwa, zapobiegając brakowi równowagi w zestawie akumulatorów. W przypadku systemu 24 V konfiguracja zazwyczaj obejmuje pakiety 10S (seria 10) lub 12S (seria 12), które określają zakres napięcia i odpowiednie wymagania BMS. Upewnij się, że wybierasz BMS zgodny ze specyfikacjami akumulatora.
Rozumiejąc te specyfikacje akumulatora, możesz wybrać akumulator 24 V, który najlepiej odpowiada potrzebom Twojej hulajnogi elektrycznej.
Zasady okablowania akumulatora

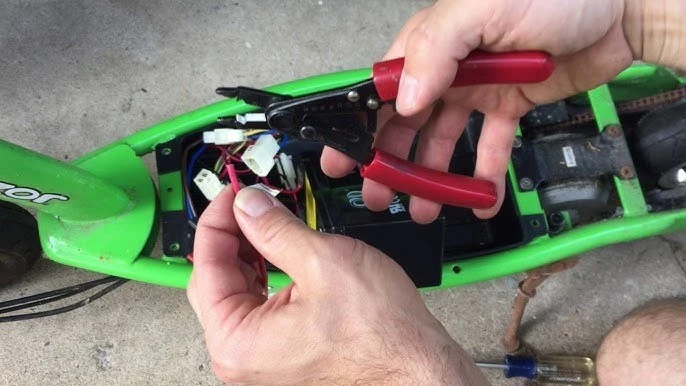

Zrozumienie zasad okablowania akumulatora ma kluczowe znaczenie, aby zapewnić płynne i bezpieczne działanie układu akumulatora w hulajnodze elektrycznej. Okablowanie systemu akumulatora 24 V obejmuje przede wszystkim podłączenie akumulatora do sterownika hulajnogi, silnika i ładowarki. Omówmy, jak działa każde połączenie i jakie kroki należy wykonać.
- Połączenia dodatnie i ujemne: Po pierwsze, należy upewnić się, że prawidłowo podłączyłeś dodatnie i ujemne zaciski akumulatora. Zacisk dodatni jest zwykle oznaczony kolorem „+” lub czerwonym, natomiast zacisk ujemny jest oznaczony kolorem „-” lub czarnym. Podłączając akumulator, upewnij się, że zacisk dodatni jest podłączony do wejścia dodatniego hulajnogi, a zacisk ujemny do wejścia ujemnego. Jeśli odwrócisz biegunowość, hulajnoga może się nie uruchomić lub, co gorsza, może dojść do uszkodzenia akumulatora lub kontrolera.
- Połączenie akumulatora i kontrolera: Akumulator łączy się ze sterownikiem hulajnogi, który reguluje napięcie akumulatora i steruje mocą wyjściową silnika. Podczas podłączania upewnij się, że połączenie między akumulatorem a kontrolerem jest bezpieczne i dobrze izolowane, aby uniknąć słabego kontaktu lub zwarć. Wiele kontrolerów hulajnogi ma określone porty wejściowe akumulatora, dlatego wystarczy postępować zgodnie z instrukcjami okablowania zawartymi w instrukcji obsługi, aby je prawidłowo podłączyć.
- Podłączenie akumulatora i silnika: Akumulator należy również podłączyć do silnika hulajnogi. Akumulator zapewnia moc, a silnik napędza koła. Połączenie to jest zwykle zarządzane za pośrednictwem sterownika, ponieważ sterownik dostosowuje moc dostarczaną z akumulatora w celu kontrolowania prędkości i momentu obrotowego silnika.
- Okablowanie systemu zarządzania baterią (BMS): BMS to rdzeń systemu zarządzania baterią, odpowiedzialny za monitorowanie stanu baterii i zapewnienie, że bateria nie zostanie przeładowana ani nadmiernie rozładowana. Okablowanie BMS zwykle obejmuje wiele zacisków wejściowych i wyjściowych, które monitorują napięcie każdego pojedynczego ogniwa akumulatora. Podczas okablowania należy upewnić się, że każdy przewód monitorujący jest prawidłowo podłączony do systemu BMS, co umożliwi dokładne zarządzanie.
Kroki instalacji baterii
Instalacja akumulatora jest kluczową częścią procesu okablowania, ponieważ prawidłowa instalacja zapewnia zarówno stabilność, jak i trwałość systemu akumulatorowego. Poniżej znajdują się ogólne kroki instalacji akumulatora 24 V:
Wybierz właściwą lokalizację baterii: Najpierw musisz znaleźć odpowiednie miejsce do zainstalowania baterii. Akumulator powinien być bezpiecznie zamontowany w miejscu, w którym nie będzie się przesuwał ani wibrował podczas jazdy. Większość hulajnóg elektrycznych ma wyznaczone miejsca na instalację akumulatora, zwykle umieszczone pod pokładem lub podnóżkiem.
Zabezpiecz akumulator: Po znalezieniu odpowiedniego miejsca bezpiecznie przymocuj akumulator do ramy hulajnogi. Aby utrzymać baterię na miejscu, możesz użyć wsporników, śrub lub taśmy. Upewnij się, że bateria jest dobrze zamocowana, aby uniknąć jakichkolwiek ruchów, które mogłyby spowodować uszkodzenie lub niestabilność.
Podłącz akumulator do sterownika i silnika: Jak wspomniano wcześniej, podłącz dodatni i ujemny zacisk akumulatora do odpowiednich wejść sterownika i silnika. Jeśli BMS jest już zainstalowany, upewnij się, że jego okablowanie jest również prawidłowo podłączone do akumulatora, sterownika i silnika.

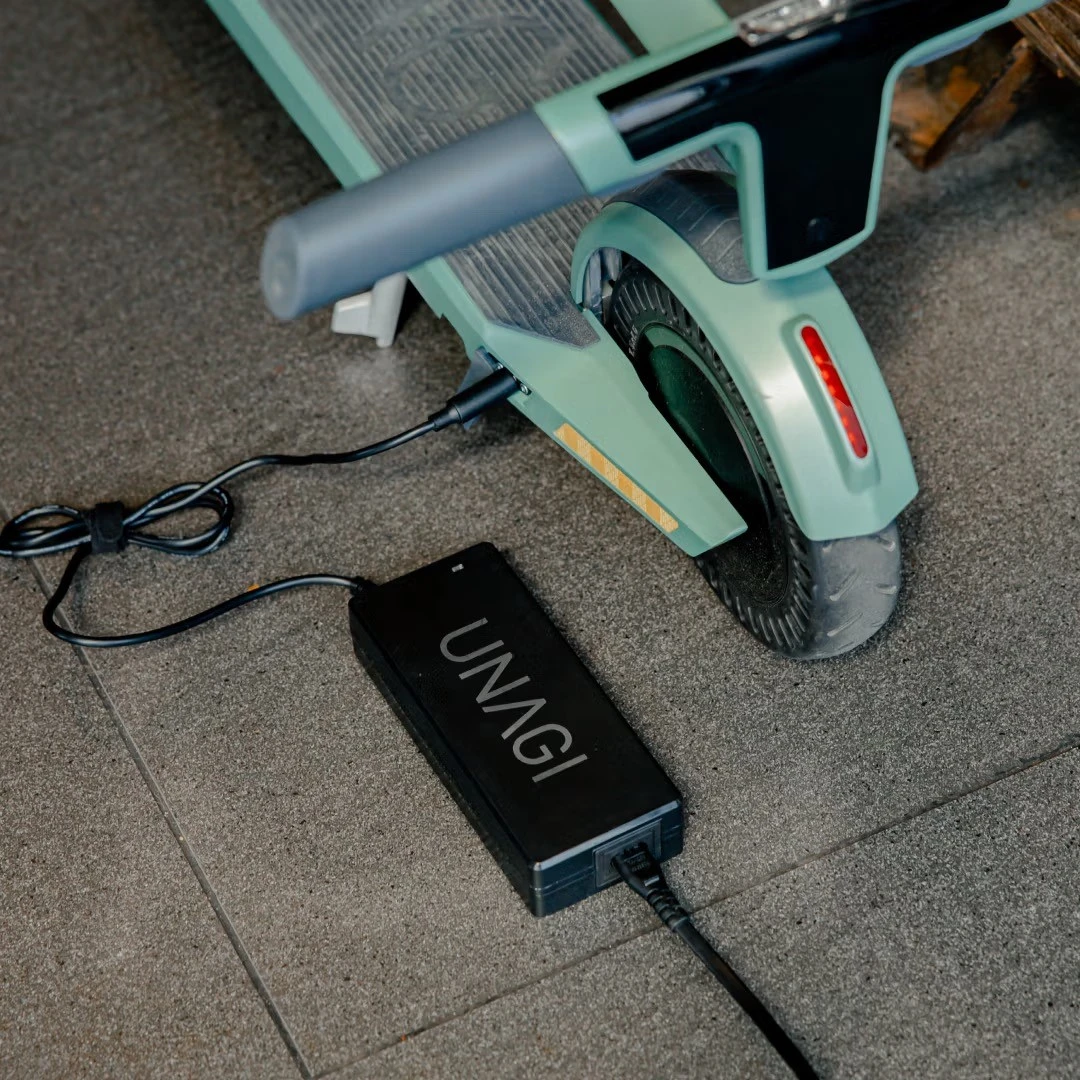

Podłącz port ładowarki: Skutery elektryczne zazwyczaj mają port ładowania, który łączy się z ładowarką w celu ładowania akumulatora. Podczas instalowania akumulatora upewnij się, że port ładowania jest prawidłowo podłączony, aby ułatwić późniejsze ładowanie.
Sprawdź połączenia: Po instalacji dokładnie sprawdź wszystkie połączenia, aby upewnić się, że są dobrze zamocowane i że żadne przewody nie są odsłonięte. Upewnij się, że wszystkie połączenia są dobrze izolowane, aby zapobiec zwarciom lub innym problemom elektrycznym.
Środki bezpieczeństwa
Bezpieczeństwo powinno być zawsze najwyższym priorytetem podczas pracy z akumulatorami. Podjęcie niezbędnych środków ostrożności podczas instalacji i okablowania gwarantuje, że system akumulatorów pozostanie bezpieczny i wydajny. Oto kilka niezbędnych środków bezpieczeństwa:
Zapobiegaj zwarciom: Zawsze upewnij się, że dodatnie i ujemne zaciski akumulatora nie zetkną się z żadnymi metalowymi przedmiotami podczas okablowania. Użyj taśmy izolacyjnej, rurki termokurczliwej i innych materiałów ochronnych, aby zakryć odsłonięte przewody i punkty połączeń, zapobiegając zwarciom.
Używaj bezpieczników i zabezpieczeń prądowych: Zainstalowanie bezpieczników i urządzeń zabezpieczających prąd w systemie akumulatorowym ma kluczowe znaczenie. Bezpieczniki pomagają chronić przed przetężeniem, odłączając obwód, jeśli prąd przekroczy bezpieczne limity. Wybierz bezpiecznik o odpowiednim prądzie znamionowym w oparciu o pojemność akumulatora i wymagania sterownika.
Unikaj przeładowania i nadmiernego rozładowania: Przeładowanie i nadmierne rozładowanie to dwie główne przyczyny uszkodzenia baterii, szczególnie w przypadku baterii litowych. Upewnij się, że system zarządzania akumulatorem (BMS) jest prawidłowo zainstalowany i działa, ponieważ monitoruje napięcie akumulatora i zapobiega przeładowaniu lub nadmiernemu rozładowaniu, pomagając wydłużyć żywotność akumulatora.
Regularne monitorowanie akumulatora: Po instalacji regularnie sprawdzaj napięcie, temperaturę i stan fizyczny akumulatora. Zwróć uwagę na wszelkie oznaki obrzęku, wycieku lub uszkodzenia, szczególnie po długotrwałym użytkowaniu. Jeżeli zauważysz jakiekolwiek nieprawidłowości, należy je natychmiast zaradzić poprzez wymianę lub naprawę baterii.
Trzymaj baterię z dala od wody i wysokich temperatur: Unikaj wystawiania baterii na działanie wody, szczególnie w deszczowym lub wilgotnym otoczeniu. Upewnij się, że akumulator jest dobrze chroniony przed wnikaniem wody. Ponadto należy unikać narażania akumulatora na działanie wysokich temperatur, gdyż może to doprowadzić do przegrzania, pożaru lub eksplozji.
Przestrzegając tych środków bezpieczeństwa, możesz mieć pewność, że akumulator Twojej hulajnogi elektrycznej będzie działał wydajnie i bezpiecznie przez długi czas.
Debugowanie i testowanie
Po zakończeniu instalacji akumulatora i okablowania następnym krokiem jest przeprowadzenie debugowania i testów, aby upewnić się, że system działa prawidłowo i wszystkie połączenia są prawidłowe. Poniżej znajdują się kroki debugowania i testowania:
Sprawdź napięcie akumulatora: Za pomocą multimetru cyfrowego (DMM) zmierz napięcie akumulatora i upewnij się, że mieści się ono w odpowiednim zakresie. W przypadku systemu akumulatorów 24 V napięcie po pełnym naładowaniu powinno być bliskie 24 V. Jeśli napięcie jest znacznie niższe niż 24 V, akumulator może nie być w pełni naładowany lub może wystąpić problem z okablowaniem.
Sprawdź połączenia kontrolera i silnika: Włącz hulajnogę elektryczną i sprawdź, czy napięcie pomiędzy akumulatorem a kontrolerem jest stabilne. Upewnij się, że silnik pracuje płynnie. Jeśli silnik nie uruchamia się lub wydaje nietypowe dźwięki, może to oznaczać niewystarczającą moc z akumulatora, słabe połączenia przewodów lub problemy z ustawieniami sterownika.
Testowanie funkcjonalne: przetestuj różne funkcje hulajnogi, takie jak przyspieszanie, hamowanie i kierowanie. Sprawdź, czy akumulator może stale zasilać hulajnogę i czy wszystkie elementy (silnik, sterownik itp.) dobrze ze sobą współpracują. Jeśli podczas przyspieszania hulajnoga traci moc lub wydaje się, że ma za małą moc, sprawdź pojemność akumulatora, ustawienia kontrolera lub połączenia przewodów.
Sprawdź port ładowania: Upewnij się, że ładowarka jest prawidłowo podłączona do akumulatora i rozpoczyna ładowanie. Sprawdź lampkę kontrolną ładowarki, aby upewnić się, że nie ma problemów z procesem ładowania. Jeśli ładowarka nie działa, może to oznaczać problem z portem akumulatora lub samą ładowarką.
Kontrola temperatury: Po dłuższym użytkowaniu sprawdź temperaturę akumulatora, sterownika i silnika. Jeśli którykolwiek element się przegrzewa, może to wskazywać na przetężenie, problem z okablowaniem lub niewystarczające odprowadzanie ciepła. Upewnij się, że wszystkie części działają w normalnych zakresach temperatur.
Typowe problemy i rozwiązania
Podczas użytkowania mogą wystąpić typowe problemy z akumulatorem hulajnogi elektrycznej. Oto niektóre z tych problemów i ich rozwiązania:
Skuter elektryczny nie uruchamia się:
Przyczyna: Może to wynikać z niewystarczającego naładowania akumulatora, problemów z okablowaniem lub nieprawidłowego działania sterownika.
Rozwiązanie: Najpierw sprawdź poziom naładowania baterii, aby upewnić się, że jest pełna. Jeśli bateria jest w porządku, sprawdź, czy połączenia między baterią a kontrolerem są pewne. Na koniec sprawdź, czy kontroler działa prawidłowo.
Bateria nie ładuje się:
Przyczyna: Możliwe przyczyny to awaria ładowarki, słabe połączenie w porcie ładowania lub problemy z systemem zarządzania baterią (BMS).
Rozwiązanie: Sprawdź, czy ładowarka i port ładowania działają prawidłowo. Jeśli lampka kontrolna ładowarki nie włącza się, wypróbuj inną ładowarkę. Jeśli ładowarka działa, sprawdź BMS, aby upewnić się, że nie uniemożliwia on ładowania akumulatora.
Przegrzanie akumulatora:
Przyczyna: Może się to zdarzyć z powodu nadmiernego rozładowania, starzenia się baterii lub problemów podczas ładowania.
Rozwiązanie: Sprawdź, czy bateria nie jest nadmiernie rozładowana i unikaj używania jej, gdy poziom naładowania jest zbyt niski. Regularnie sprawdzaj stan akumulatora i pilnuj, aby nie przegrzał się podczas ładowania. Jeśli bateria się starzeje, rozważ jej wymianę.
Skuter elektryczny nie ma mocy podczas przyspieszania:
Przyczyna: Problemem może być niewystarczające naładowanie baterii, starzenie się baterii lub ustawienia kontrolera.
Rozwiązanie: Sprawdź poziom naładowania baterii, aby upewnić się, że jest pełna. Jeśli bateria jest w porządku, sprawdź ustawienia kontrolera, aby upewnić się, że nie ma ograniczeń mocy lub nieprawidłowego działania.
Problemy z wyświetlaniem baterii:
Przyczyna: Może występować problem z systemem zarządzania akumulatorem (BMS), powodujący niedokładne odczyty stanu akumulatora.
Rozwiązanie: Sprawdź okablowanie BMS, aby upewnić się, że jest prawidłowo podłączone i prawidłowo monitoruje każdą komórkę. Jeśli problemy nie ustąpią, przeprowadź ponowną kalibrację BMS lub wymień go.
Konserwacja i pielęgnacja
Regularna konserwacja i pielęgnacja są niezbędne, aby przedłużyć żywotność akumulatora i zapewnić najlepsze działanie hulajnogi elektrycznej. Oto kilka ważnych wskazówek dotyczących konserwacji i pielęgnacji:
Regularnie sprawdzaj napięcie i stan akumulatora: Użyj multimetru cyfrowego, aby regularnie sprawdzać napięcie akumulatora i upewnić się, że jest w dobrym stanie. Unikaj całkowitego rozładowania baterii przed ponownym ładowaniem, ponieważ baterie litowe działają najlepiej, gdy są naładowane w zakresie 20%-80%. Zapobiegaj głębokim rozładowaniom, aby przedłużyć żywotność baterii.
Oczyść porty połączeniowe akumulatora: Okresowo czyść porty połączeniowe akumulatora, aby upewnić się, że nie gromadzi się kurz ani korozja. Kurz lub korozja mogą powodować słaby kontakt, wpływając na wydajność ładowania i rozładowywania akumulatora.
Utrzymuj baterię w suchości: Unikaj wystawiania baterii na działanie wody lub wilgoci, zwłaszcza podczas użytkowania w wilgotnych warunkach. Upewnij się, że komora baterii jest wodoodporna i zapobiega przedostawaniu się wody.
Regularnie sprawdzaj system zarządzania baterią (BMS): BMS jest sercem systemu baterii. Regularnie sprawdzaj jego stan, aby upewnić się, że działa prawidłowo i monitoruj stan baterii. Jeśli system BMS działa nieprawidłowo, należy go natychmiast naprawić lub wymienić.
Prawidłowe przechowywanie akumulatora: Jeśli planujesz przechowywać hulajnogę przez dłuższy czas, przechowuj akumulator w suchym i chłodnym miejscu. Idealna temperatura przechowywania powinna wynosić od 5 do 20 stopni, unikając środowisk o wysokiej lub niskiej temperaturze, które mogłyby pogorszyć wydajność baterii.
Unikaj długotrwałego użytkowania w wysokiej temperaturze: Używanie hulajnogi w środowiskach o wysokiej temperaturze może przyspieszyć starzenie się akumulatora. Staraj się unikać jazdy na hulajnodze przez dłuższy czas w czasie upałów, zwłaszcza latem, aby zapobiec przegrzaniu i uszkodzeniu akumulatora.
Przestrzegając tych praktyk regularnej konserwacji i pielęgnacji, możesz przedłużyć żywotność akumulatora i zapewnić, że hulajnoga elektryczna pozostanie w doskonałym stanie, zapobiegając niepotrzebnym awariom i obniżeniu wydajności.
Wniosek
Okablowanie i konserwacja systemu akumulatorów 24 V w hulajnodze elektrycznej może wydawać się trudnym zadaniem, ale przy odpowiedniej wiedzy i dbałości o szczegóły może to być prosty proces. Od zrozumienia zasad okablowania po zapewnienie prawidłowej instalacji i rygorystyczne testy – każdy krok odgrywa kluczową rolę w zapewnieniu płynnej i wydajnej pracy hulajnogi. Pamiętaj, że prawidłowa konserwacja akumulatora jest tak samo ważna jak instalacja; regularne kontrole, właściwe przechowywanie i rozwiązywanie problemów w odpowiednim czasie mogą wydłużyć żywotność akumulatora i utrzymać hulajnogę elektryczną w doskonałej kondycji.
Niezależnie od tego, czy jesteś doświadczonym entuzjastą, czy nowicjuszem w świecie hulajnóg elektrycznych, przestrzeganie tych wskazówek pomoże Ci uzyskać niezawodną i długotrwałą konfigurację baterii.
Znajdź dostawców wysokiej jakości baterii

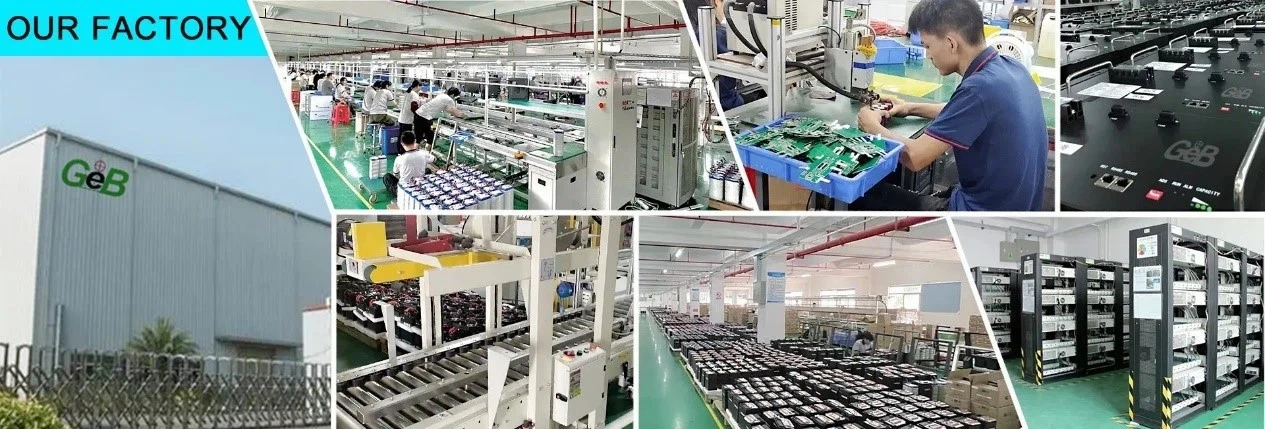

W GEB od 2009 roku stoimy w czołówce branży akumulatorów litowych i jesteśmy dumni, że zostaliśmy uznani za liderów w dostarczaniu wysokowydajnych akumulatorów doakumulator do hulajnogi elektrycznej, akumulator do rowerów elektrycznych, akumulator do motocykli i nie tylko.
