Jak sprawdzić BMS akumulatora pod kątem usterek

Jeśli posiadasz rower elektryczny, prawdopodobnie w pewnym momencie napotkałeś problemy z baterią. Jednym z częstych powodów wielu problemów z akumulatorem ebike BMS jest system zarządzania akumulatorem (BMS). Ta mała płytka drukowana wewnątrz pakietu baterii litowych działa jak inteligentny strażnik,-chroni ogniwa baterii przed przeładowaniem, nadmiernym{{3}rozładowaniem, nadmiernym prądem i ekstremalnymi temperaturami. Pomaga także utrzymać równowagę wszystkich ogniw, dzięki czemu ładują się i rozładowują równomiernie.

Kiedy w BMS wystąpi usterka, może to spowodować frustrujące problemy, takie jak nieprawidłowe ładowanie akumulatora, nagłe odcięcia zasilania podczas jazdy, szybka utrata zasięgu lub nietypowe nagrzewanie się. Te usterki BMS akumulatora roweru elektrycznego często imitują rozładowany akumulator, co prowadzi wielu rowerzystów do niepotrzebnej wymiany całego pakietu.

W tym przewodniku pomożemy Ci określić, czy Twój problem rzeczywiście jest problemem związanym z baterią litową BMS i pokażemy proste sposoby samodzielnego sprawdzenia go przy użyciu podstawowych narzędzi. Może to zaoszczędzić czas i pieniądze, unikając wymiany ślepych.

Typowe oznaki wadliwego BMS w akumulatorach rowerów elektrycznych

Wczesne rozpoznanie objawów może zapobiec większym problemom. Oto najbardziej typowe objawy usterek BMS w akumulatorach-roweru elektrycznego:

1. Bateria na ładowarce pokazuje, że jest pełna (zielona lampka zapala się szybko), ale szybko się rozładowuje, gdy zaczynasz jeździć.
2. Ładowarka zbyt długo świeci na czerwono lub przedwcześnie zmienia kolor na zielony bez pełnego naładowania.
3. Nagłe odcięcie zasilania podczas jazdy, nawet jeśli wskaźnik akumulatora wskazuje, że poziom naładowania jest wystarczający.
4. Bateria nagrzewa się niezwykle podczas ładowania lub użytkowania.
5. Odczyty napięcia znacznie się wahają lub nie odpowiadają oczekiwanemu poziomowi.
6. Rower w ogóle się nie włącza lub akumulator nie przyjmuje ładunku.
7. Zasięg spada drastycznie w porównaniu do sytuacji, gdy akumulator był nowy.
8. Poszczególne grupy ogniw (jeśli można je zmierzyć) wykazują duże różnice w napięciu-niektóre wysokie, inne niskie.
9. Kontrolka ładowarki zachowuje się dziwnie, przypominając migające wzory błędów.
10. Zabezpieczenie nadprądowe uruchamia się zbyt łatwo, odcinając moc podczas normalnego przyspieszania.

Jeśli doświadczasz jednego lub więcej objawów problemów z ebike BMS, czas zbadać sprawę bliżej. Jedną z częstych przyczyn braku ładowania akumulatora roweru elektrycznego jest blokada ochronna uruchamiana przez BMS.

Jak stwierdzić, czy jest to usterka BMS, czy uszkodzone ogniwa akumulatora

Zanim przejdziesz do testów, warto dokonać szybkiego rozróżnienia.-Wielu kierowców myli usterki BMS z rzeczywistym uszkodzeniem ogniw. Oto proste porównanie:

Jeśli objawy skłaniają się ku lewej kolumnie, prawdopodobnie masz do czynienia z problemem BMS, a nie martwymi komórkami. To dobra wiadomość.-Problemy z BMS są często łatwiejsze (i tańsze) do rozwiązania.

Narzędzia, których będziesz potrzebować i środki ostrożności

Nie potrzebujesz wymyślnego sprzętu, aby przeprowadzić podstawowe kontrole BMS baterii litowej. Oto, co należy zebrać:

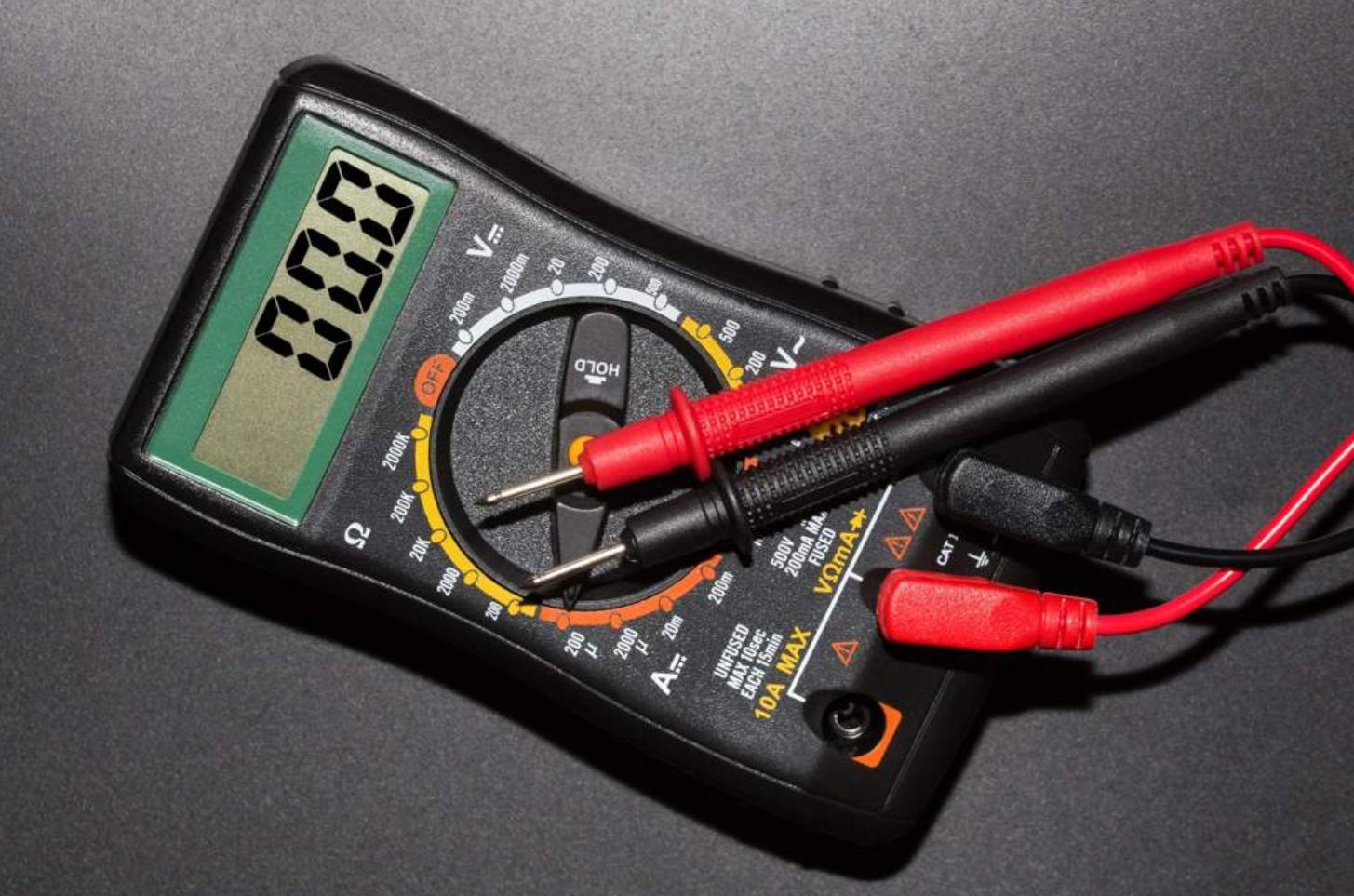

• Multimetr cyfrowy (niezbędny do kontroli napięcia-działa każdy podstawowy).
• Twoja zwykła ładowarka.
• Opcjonalnie: tester małego obciążenia lub-rezystor o dużej mocy do testowania rozładowania.

Bezpieczeństwo przede wszystkim-Baterie litowe mogą być niebezpieczne w przypadku nieprawidłowego obchodzenia się:

• Zawsze pracuj w dobrze-wentylowanym pomieszczeniu, z dala od materiałów łatwopalnych.
• Nosić okulary i rękawice ochronne.
• Nigdy nie zwieraj-zacisków.
• Przed testowaniem odłącz akumulator od roweru.
• Unikaj wyładowań statycznych.-Najpierw dotknij uziemionego metalowego przedmiotu.
• Jeśli opakowanie jest spuchnięte, gorące lub uszkodzone, należy natychmiast przerwać jego stosowanie i wyrzucić je w bezpieczny sposób.

Przewodnik-po-kroku: jak przetestować akumulator-rowera elektrycznego BMS pod kątem usterek

Teraz, gdy masz już gotowe narzędzia i rozumiesz typowe objawy, przejdźmy do rzeczywistych etapów testowania BMS akumulatora do roweru elektrycznego. Te metody rozwiązywania problemów z akumulatorem litowym BMS wykorzystują multimetr cyfrowy, aby pomóc Ci zlokalizować problemy. Postępuj ostrożnie-większość rowerzystów może to zrobić w domu.

1. Sprawdź ogólne napięcie akumulatora i moc wyjściową ładowarki

Ustaw multimetr na napięcie prądu stałego (wyższe niż nominalna wartość znamionowa akumulatora, np. 60 V dla pakietu 48 V). Przyłóż czerwoną sondę do bieguna dodatniego, a czarną do ujemnego. W pełni naładowany akumulator 48 V powinien mieć odczyt około 54-54,6 V. Jeśli jest znacznie niższy i nie ładuje się, zanotuj to. Następnie przetestuj samą ładowarkę – powinna ona dawać moc nieco wyższą niż maksymalna wartość akumulatora (np. 54,6 V dla systemu 48 V).

2. Zmierz napięcie wyjściowe akumulatora bez obciążenia i pod obciążeniem

Po pierwsze, brak obciążenia: Zmierz na porcie tłocznym. Następnie podłącz akumulator do roweru (lub małego obciążenia) i ponownie wykonaj pomiar w trakcie pobierania prądu. Jeśli napięcie gwałtownie spadnie pod niewielkim obciążeniem, BMS może zostać odcięty z powodu zabezpieczenia nadprądowego.

3. Sprawdź napięcie portu ładowania

Podłącz ładowarkę i zmierz napięcie na stykach portu ładowania. Powinieneś zobaczyć pełną moc wyjściową ładowarki. Jeśli wynosi zero lub jest bardzo niski, obwód ładowania BMS może zostać zablokowany.

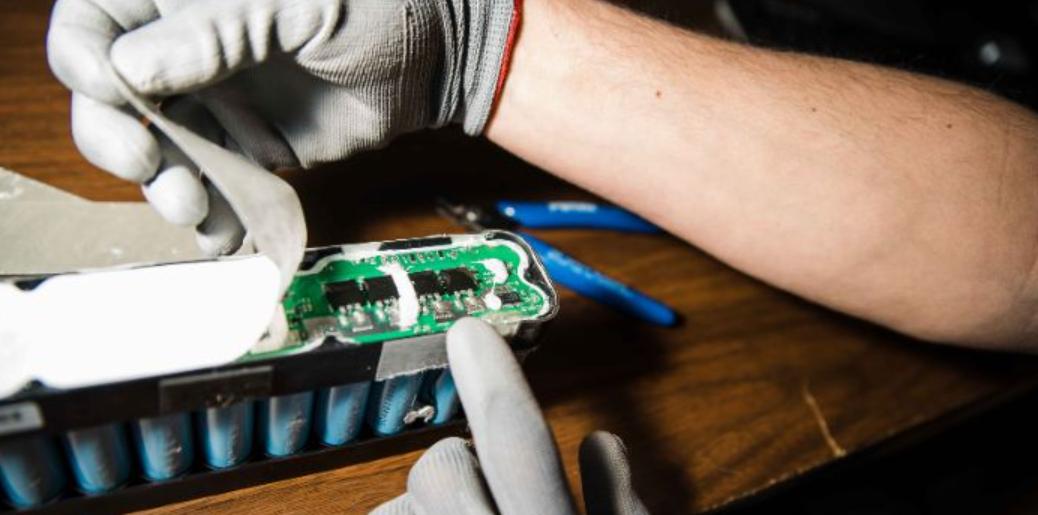

4. Otwórz pakiet akumulatorów i zmierz spadek napięcia na wejściu/wyjściu BMS

Ostrożnie otwórz opakowanie (folię termokurczliwą lub śruby). Zmierz napięcie bezpośrednio po stronie ogniwa (wejście BMS) i na zaciskach wyjściowych. Jeśli różnica jest duża (więcej niż 0,1–0,2 V), możliwe jest uszkodzenie tranzystorów MOSFET BMS.

5. Sprawdź równowagę napięć poszczególnych grup ogniw

Znajdź przewody równoważące w BMS (cienkie przewody podłączone do każdej grupy ogniw). Zmierz napięcie w każdej grupie szeregowej-po pełnym naładowaniu powinno mieścić się w przedziale 0,05–0,1 V. Duże różnice wskazują na problemy z balansowaniem.

6. Sprawdź włączenie/wyłączenie MOSFET-u (sprawdzenie zabezpieczenia nadprądowego)

To jest trudniejsze: przy otwartym opakowaniu zastosuj kontrolowane obciążenie i obserwuj, czy wyjście nie zostanie przedwcześnie odcięte. Jeśli zadziała zbyt łatwo, nawet przy normalnym prądzie, zabezpieczenie nadprądowe może być uszkodzone.

7. Kontrola wzrokowa pod kątem typowych usterek

Przyjrzyj się uważnie płycie BMS pod kątem spalonych miejsc, pękniętych połączeń lutowanych, przepalonych bezpieczników lub uszkodzonych elementów. Stopiony MOSFET lub ciemne ślady wypaleń często wyjaśniają nagłe odcięcia.

Jeśli kilka testów wskazuje na BMS, prawdopodobnie znalazłeś problem.

Typowe typy usterek BMS i sposoby radzenia sobie z nimi

Oto najczęstsze usterki BMS w rowerach elektrycznych i podstawowe rozwiązania:

• Zadziałało zabezpieczenie nadprądowe → BMS blokuje się po wysokim prądzie (np. podczas wspinaczki pod górę). Spróbuj prostego resetu BMS: odłącz akumulator na 30-60 minut lub zewrzyj na krótko styki ładowania/rozładowania (tylko dla zaawansowanych, jeśli znasz tę metodę). Często usuwa to tymczasowe blokady, ale eliminuje pierwotną przyczynę, taką jak luźne połączenia.
• Uszkodzone MOSFETy → Włączają/wyłączają zasilanie. W przypadku spalenia lub awarii brak mocy wyjściowej. Zwykle wymaga wymiany wadliwego BMS-a.
• Problemy z obwodem równoważącym → Komórki z czasem oddalają się od siebie. Sprawdź rezystory na przewodach balansu; uszkodzone wymagają wymiany BMS.
• Przepalony bezpiecznik → Mały bezpiecznik w BMS chroni przed zwarciami. Jeśli się stopi, wymień na dokładnie taką samą wartość znamionową.

W przypadku większości uszkodzeń sprzętu naprawa usterki BMS roweru elektrycznego oznacza wymianę płytki-często nie warto lutować małych elementów, chyba że masz doświadczenie.

Kiedy wymienić BMS lub cały akumulator

Nie każdy problem jest wart naprawienia. Rozważ wymianę roweru elektrycznego BMS, jeśli:

Płyta ma widoczne uszkodzenia lub wiele nieudanych testów.

Części naprawcze kosztują ponad 20-30% ceny nowego akumulatora.

Twój pakiet ma ponad 3-4 lata – komórki i tak mogą się starzeć.

Jeśli same ogniwa są dobre (zrównoważone i utrzymujące napięcie), po prostu zamień BMS (około 20-50 USD za typowe rozmiary). Ale jeśli komórki są nierówne lub zdegradowane, zdecyduj się na pełną wymianę.

Szukaj wysokiej-akumulatorów litowych z solidną konstrukcją BMS,-lepszymi tranzystorami MOSFET, aktywnym równoważeniem i przejrzystymi funkcjami diagnostycznymi. Wytrzymują dłużej, wytrzymują większe obciążenia i ułatwiają przyszłe rozwiązywanie problemów.

Jak zapobiegać awariom-akumulatora roweru elektrycznego BMS (wskazówki dotyczące codziennej konserwacji)

Dobre nawyki w dużym stopniu przyczyniają się do wydłużenia żywotności BMS na baterii litowej i uniknięcia problemów:

• Ładuj za pomocą oryginalnej lub pasującej ładowarki,-nigdy nie używaj nadmiernego napięcia.
• Przechowywać przy 40-60% naładowania w chłodnym, suchym miejscu (idealnie 15-25 stopni/59-77 stopni F).
• Unikaj pełnego rozładowania; przestań jeździć, gdy dojdziesz do 20-30% w lewo.
• Nie zostawiaj ładowarki cały czas włączonej,-odłączaj ją, gdy będzie pełna.
• Sprawdzaj równowagę ogniw co kilka miesięcy, jeśli masz dostęp do przewodów.
• Jedź płynnie-unikaj nagłych, gwałtownych przyspieszeń powodujących wzrost prądu.

Te wskazówki dotyczące konserwacji akumulatora do roweru elektrycznego mogą podwoić żywotność pakietu.

Często zadawane pytania

Czy mogę ominąć BMS w akumulatorze roweru elektrycznego?

Nie-zdecydowanie nie zalecane. BMS zapobiega niebezpiecznemu przeładowaniu, nadmiernemu-rozładowaniu i zwarciom, które mogą spowodować pożar. Ominięcie go grozi zniszczeniem komórek lub czymś gorszym.

Co się stanie, jeśli zaświeci się kontrolka awarii BMS?

Wypróbuj pełny cykl rozładowania/ładowania lub powyższą metodę resetowania. Jeśli problem będzie się powtarzał, przetestuj zgodnie z opisem-prawdopodobnie przyczyną jest blokada zabezpieczeń lub problem ze sprzętem.

Jak wybrać niezawodny akumulator do roweru elektrycznego?

Wybieraj pakiety z ogniwami-znanej marki, aktywnym systemem równoważenia BMS, jasnymi specyfikacjami napięcia i dobrymi recenzjami dotyczącymi trwałości. Opcje premium są droższe na początku, ale pozwalają-oszczędzić pieniądze w dłuższej perspektywie dzięki mniejszej liczbie usterek i lepszej wydajności.

Postępując zgodnie z poniższymi krokami diagnostyki BMS akumulatora ebike, często można zidentyfikować, a nawet rozwiązać problemy, nie wydając setek na nowy pakiet. Zacznij od prostego (kontrola napięcia), a następnie w razie potrzeby przejdź głębiej. Zawsze stawiaj bezpieczeństwo na pierwszym miejscu.

Jeśli podczas testowania napotkasz określone odczyty, możesz je zanotować.-wiele problemów da się łatwo rozwiązać!
