W rozwijającej się dziedzinie pojazdów elektrycznych zapotrzebowanie na wysokowydajne akumulatory do rowerów elektrycznych (e-bike) gwałtownie wzrosło ze względu na potrzebę większego zasięgu, większego bezpieczeństwa i większej wydajności. Akumulator litowo-jonowy (Li-ion) to jeden z najważniejszych elementów każdego roweru elektrycznego. Jako czołowy producentakumulatory do rowerów elektrycznych w Chinachw tym artykule szczegółowo opisano podstawowy proces produkcyjny i kwestie projektowe potrzebne do budowy niezawodnych, wydajnych akumulatorów litowo-jonowych do rowerów elektrycznych.
Zrozumienie podstaw akumulatorów litowo-jonowych do rowerów elektrycznych
Zestawy akumulatorów litowo-jonowych to największa siła napędowa rowerów elektrycznych, oferująca wysoką gęstość energii, długą żywotność i stosunkowo niewielką wagę w porównaniu z tradycyjnymi akumulatorami kwasowo-ołowiowymi. Zestawy te zazwyczaj składają się z kilku ogniw litowych połączonych szeregowo lub równolegle, które zapewniają napięcie i moc niezbędną do wydajnej pracy silnika roweru.
Konstrukcja zestawu akumulatorów musi zapewniać kompatybilność z systemem zasilania roweru elektrycznego, maksymalizując moment obrotowy, przyspieszenie i zasięg. Fosforan litowo-żelazowy (LiFePO4) i tlenek litowo-niklowo-manganowo-kobaltowy (NMC) to najczęściej stosowane substancje chemiczne stosowane w akumulatorach do rowerów elektrycznych, a każdy z nich oferuje określone korzyści w zakresie stabilności, żywotności i gęstości energii.

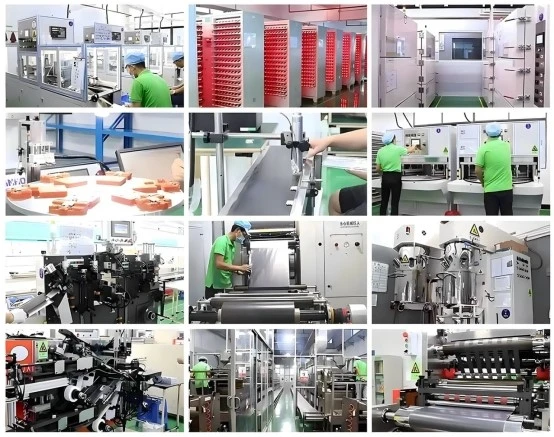

Proces produkcji akumulatora litowo-jonowego do rowerów elektrycznych
Proces produkcji akumulatora litowo-jonowego do rowerów elektrycznych jest skomplikowany i obejmuje kilka kluczowych etapów zapewniających zarówno wydajność, jak i bezpieczeństwo.
Krok 1: Wybór surowca i przygotowanie komórek
Proces produkcyjny rozpoczyna się od starannego doboru ogniw akumulatorowych. W akumulatorach litowo-jonowych do rowerów elektrycznych zwykle stosuje się ogniwa cylindryczne (takie jak 18650 lub 21700), ogniwa pryzmatyczne lub ogniwa woreczkowe, każdy wybierany w zależności od pożądanego zastosowania. Producenci pozyskują ogniwa od renomowanych dostawców, aby zapewnić jakość i spójność. Ogniwa są następnie sortowane na podstawie kluczowych cech, takich jak napięcie i rezystancja wewnętrzna, aby zapewnić jednolitość i długotrwałą wydajność.
Krok 2: Montaż ogniwa akumulatora

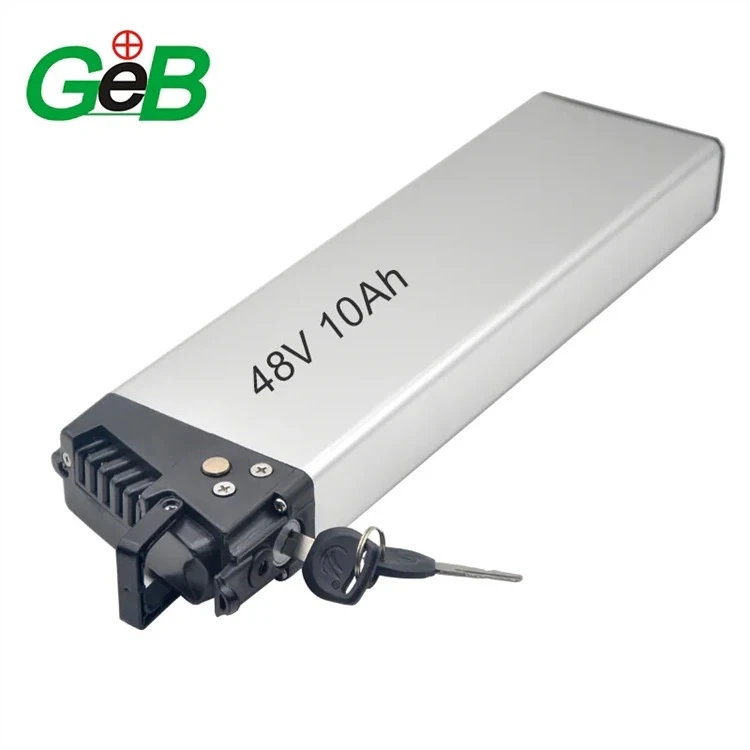

Po przygotowaniu ogniw rozpoczyna się proces montażu. Obejmuje to łączenie ogniw szeregowo lub równolegle, w zależności od wymaganego napięcia i pojemności systemu roweru elektrycznego. Na przykład typowy akumulator do roweru elektrycznego 48 V może zawierać ogniwa 13-14 połączone szeregowo (po 3,7 V każde), natomiast większe zestawy akumulatorów do rowerów elektrycznych o wysokich osiągach mogą wymagać dodatkowych ogniw.
Ogniwa są umieszczone w obudowie ochronnej, często wykonanej z trwałego tworzywa ABS, które zapewnia odporność na uderzenia i ochronę przed korozją. Obudowa ta została zaprojektowana w celu ochrony akumulatora przed czynnikami zewnętrznymi, takimi jak woda, kurz i ekstremalne temperatury.
Krok 3: Integracja Systemu Zarządzania Baterią (BMS)
Kluczowym elementem zestawu akumulatorów jest system zarządzania akumulatorem (BMS). BMS monitoruje stan pakietu akumulatorów, regulując cykle ładowania i rozładowywania, chroniąc ogniwa przed przeładowaniem, nadmiernym rozładowaniem i zwarciami. BMS zapewnia również ogólne bezpieczeństwo akumulatora, utrzymując regulację termiczną i równowagę napięcia na ogniwach.
W wysokiej klasy systemach rowerów elektrycznych zintegrowane są zaawansowane inteligentne rozwiązania BMS z protokołami komunikacyjnymi CANBUS lub UART, aby monitorować wydajność w czasie rzeczywistym oraz umożliwiać diagnostykę i optymalizację podczas użytkowania.
Krok 4: Izolacja i zabezpieczenia
Pakiet akumulatorów musi być odpowiednio zaizolowany, aby zapobiec zwarciom i zapewnić bezpieczeństwo podczas pracy. Dodano materiały termoizolacyjne, aby chronić przed wytwarzaniem ciepła, a wysokiej jakości okablowanie i złącza zapewniają bezpieczne połączenie między ogniwami a silnikiem.
Konstrukcja pakietu obejmuje również wewnętrzne elementy zabezpieczające, takie jak bezpieczniki i zawory nadmiarowe ciśnienia, chroniące przed zagrożeniami, takimi jak niekontrolowana przegrzanie lub zewnętrzne uszkodzenia fizyczne.
Rozważania dotyczące projektowania zestawu akumulatorów do rowerów elektrycznych
Projektując akumulator litowo-jonowy do rowerów elektrycznych, należy wziąć pod uwagę kilka kluczowych czynników:
Wymagania dotyczące napięcia i pojemności: Pierwszym krokiem w procesie projektowania jest zrozumienie wymagań dotyczących napięcia i pojemności konkretnego modelu roweru elektrycznego. Na przykład akumulator 48 V zazwyczaj zapewnia moc niezbędną dla bardziej wydajnych rowerów elektrycznych. Pojemność mierzona w amperogodzinach (Ah) określa, jak daleko rower elektryczny może przejechać na jednym ładowaniu, co jest kluczowym czynnikiem zarówno dla osób dojeżdżających do pracy, jak i rowerzystów rekreacyjnych.
Współczynnik kształtu akumulatora: Zestawy akumulatorów do rowerów elektrycznych są dostępne w różnych kształtach, takich jak ogniwa cylindryczne, pryzmatyczne lub etui. Każdy współczynnik kształtu ma unikalne zalety. Ogniwa cylindryczne są trwałe i ekonomiczne, ogniwa pryzmatyczne zajmują mniej miejsca, a ogniwa woreczkowe są lekkie i elastyczne, idealne do projektów kompaktowych lub niestandardowych. Kształt ma bezpośredni wpływ na ogólną konstrukcję akumulatora, w tym na jego rozmiar, kształt i wydajność.
Zarządzanie temperaturą: Baterie litowo-jonowe są wrażliwe na wahania temperatury, a ekstremalne ciepło lub zimno może znacząco wpłynąć na ich wydajność i żywotność. Konstrukcja pakietu akumulatorów musi uwzględniać skuteczne rozwiązania w zakresie zarządzania temperaturą, aby utrzymać optymalną temperaturę pracy, szczególnie w regionach, w których dominują ekstremalne warunki pogodowe. Często stosuje się płytki chłodzące lub podkładki termiczne, aby zarządzać rozpraszaniem ciepła.
Trwałość i ochrona: Zewnętrzna obudowa pakietu akumulatorów musi być trwała i odporna na uderzenia, wibracje i czynniki środowiskowe, takie jak woda i kurz. Wielu producentów wybiera tworzywo ABS ze względu na równowagę pomiędzy trwałością, kosztami i łatwością produkcji. Dodatkowo zintegrowane są obwody ochronne i bezpieczniki, aby zapobiec przetężeniu, przeładowaniu i zwarciom, zwiększając ogólne bezpieczeństwo akumulatora roweru elektrycznego.
Kontrola jakości i testowanie
Zapewnienie jakości i bezpieczeństwa akumulatorów litowo-jonowych do rowerów elektrycznych ma kluczowe znaczenie. Na każdym etapie procesu produkcyjnego wdrażane są rygorystyczne środki kontroli jakości. Obejmują one testowanie poszczególnych ogniw pod kątem napięcia i rezystancji, zapewnienie jednorodności montażu oraz sprawdzenie, czy system zarządzania akumulatorami (BMS) działa prawidłowo.
Testy końcowe obejmują ocenę wydajności pakietu w różnych warunkach, w tym cykle ładowania i rozładowywania, testy termiczne i testowanie pojemności. Celem jest zapewnienie, że akumulator spełnia najwyższe standardy wydajności, niezawodności i bezpieczeństwa.
Trendy w produkcji akumulatorów do rowerów elektrycznych
Branża akumulatorów do rowerów elektrycznych nieustannie wprowadza innowacje, których celem jest poprawa gęstości energii, zmniejszenie masy i zwiększenie bezpieczeństwa. Producenci badają nowe składy chemiczne akumulatorów, takie jak fosforan litowo-żelazowy (LiFePO4), który zapewnia doskonałą stabilność termiczną i dłuższą żywotność. Ponadto producenci przyjmują zrównoważone praktyki, w tym recykling baterii i energooszczędne techniki produkcji, aby zmniejszyć swój wpływ na środowisko.
Kolejnym kluczowym trendem jest rozwój technologii szybkiego ładowania, które znacznie skracają czas ładowania akumulatora roweru elektrycznego. W miarę wzrostu zapotrzebowania na rowery elektryczne innowacje te odegrają kluczową rolę w poprawie ogólnych wrażeń z korzystania z rowerów elektrycznych.
Wniosek
Pakiet akumulatorów litowo-jonowych jest kluczowym elementem każdego roweru elektrycznego, a jego projektowanie i proces produkcyjny są niezbędne do dostarczenia produktu o wysokiej wydajności, niezawodności i bezpieczeństwa. Rozumiejąc kluczowe etapy produkcji akumulatorów do rowerów elektrycznych – od sortowania i montażu ogniw po integrację zaawansowanych systemów zarządzania akumulatorami – producenci mogą produkować akumulatory, które zasilają rowery elektryczne nowej generacji. Dzięki ciągłemu postępowi w technologii akumulatorów przyszłość rowerów elektrycznych wygląda jaśniej niż kiedykolwiek.
